透明性が求められる樹脂部品の設計において、アクリル（PMMA）は有力な選択肢です。しかし、押出成形で透明度を維持するには特有の技術的課題があります。本記事では、PMMA押出成形の基礎から加工条件、設計時の注意点まで体系的に解説します。

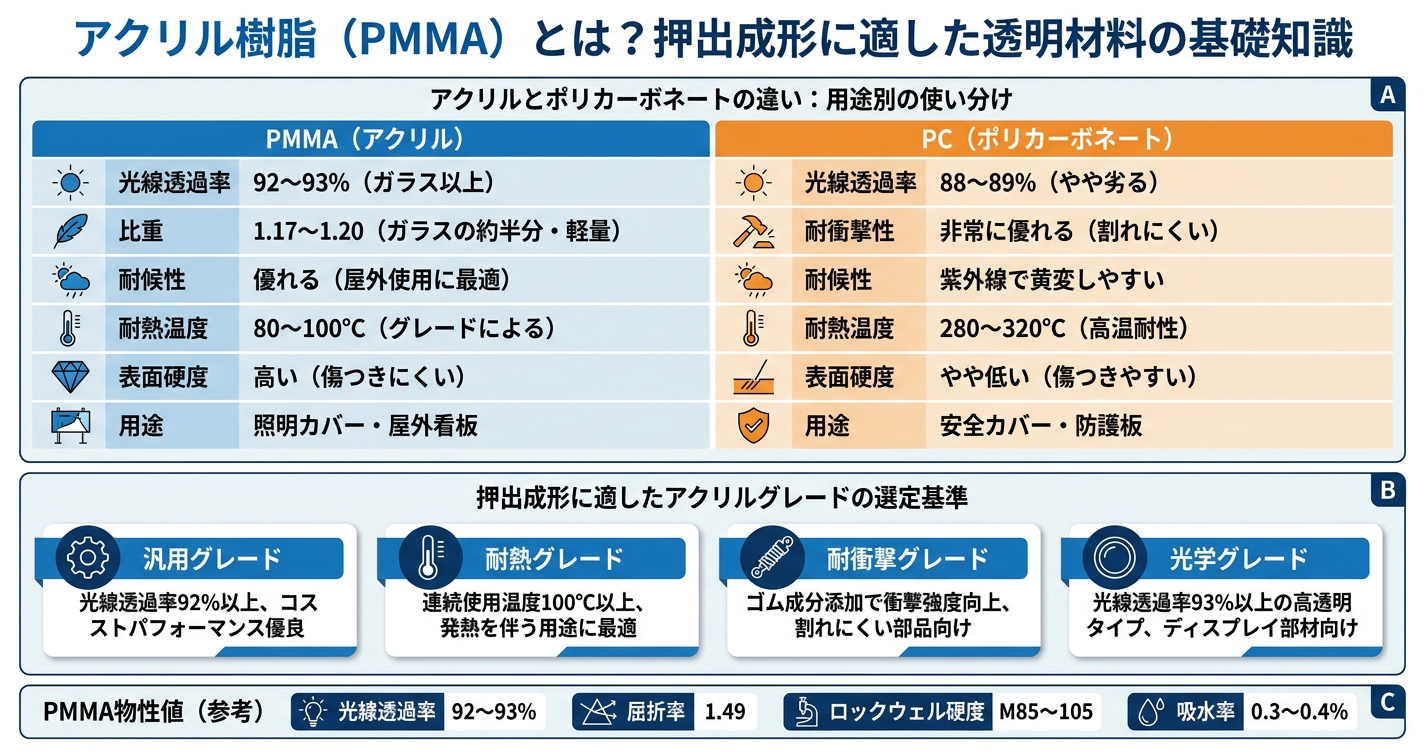

アクリル樹脂の正式名称はポリメタクリル酸メチル（Polymethyl Methacrylate）です。一般に「PMMA」や「アクリル」と呼ばれます。最大の特徴は、プラスチック材料の中でトップクラスの透明性を持つ点です。
PMMAの主要な物性値は以下のとおりです。
| 物性項目 | 数値 | 備考 |
|---|---|---|
| 光線透過率 | 92〜93% | 無機ガラス（約90%）より高い |
| 屈折率 | 1.49 | ガラス（1.52）に近い |
| 比重 | 1.17〜1.20 | ガラスの約半分 |
| ロックウェル硬度 | M85〜105 | 汎用樹脂の中では高硬度 |
| 耐熱温度 | 80〜100℃ | グレードにより異なる |
| 吸水率 | 0.3〜0.4% | やや吸湿性あり |
PMMAは紫外線に対する耐候性が高く、屋外での使用にも適しています。無機ガラスと比較して軽量かつ割れにくいため、ガラス代替材料として広く採用されています。
透明樹脂の代表格として、PMMAとポリカーボネート（PC）がよく比較されます。両者の特性の違いを理解することで、適切な材料選定が可能になります。
| 比較項目 | PMMA（アクリル） | PC（ポリカーボネート） |
|---|---|---|
| 光線透過率 | 92〜93% | 88〜89% |
| 耐衝撃性 | やや劣る | 非常に優れる |
| 表面硬度 | 高い | やや低い（傷つきやすい） |
| 耐候性 | 優れる | 紫外線で黄変しやすい |
| 成形温度 | 200〜250℃ | 280〜320℃ |
| 価格 | 比較的安価 | やや高価 |
透明性と耐候性を重視する場合はPMMAが有利です。一方、耐衝撃性が必要な用途ではPCが選ばれます。照明カバーや屋外看板にはPMMA、安全カバーや防護板にはPCという使い分けが一般的です。
押出成形用PMMAには複数のグレードが存在します。用途に応じた適切な選定が品質を左右します。
汎用グレードは、一般的な透明部品に使用されます。光線透過率92%以上を確保でき、コストパフォーマンスに優れています。
耐熱グレードは、連続使用温度が100℃以上に引き上げられています。照明器具やLEDカバーなど、発熱を伴う用途に適しています。
耐衝撃グレードは、ゴム成分を添加して衝撃強度を向上させたものです。透明性はやや低下しますが、割れにくさが求められる部品に使用されます。
光学グレードは、光線透過率93%以上を実現した高透明タイプです。ディスプレイ部材や光学機器向けですが、価格は高くなります。
材料選定の際は、使用環境の温度条件、衝撃リスク、要求される透明度を総合的に検討してください。

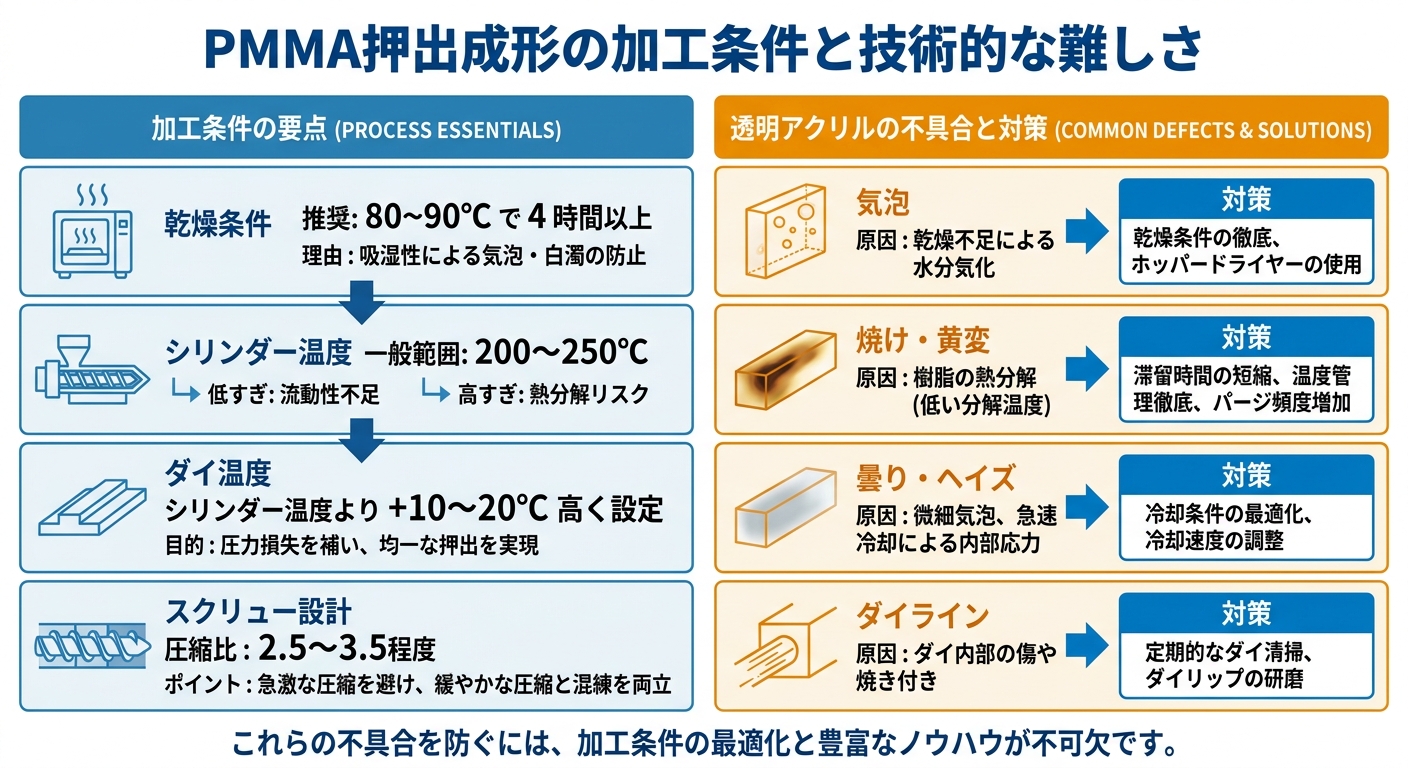

PMMA押出成形では、適切な加工条件の設定が透明性を維持する鍵となります。
乾燥条件は特に重要です。PMMAは吸湿性があるため、成形前に十分な乾燥が必要です。推奨条件は80〜90℃で4時間以上です。乾燥不足は気泡や白濁の原因となります。
シリンダー温度は200〜250℃が一般的です。グレードにより最適温度は異なりますが、樹脂メーカーの推奨範囲を基準に設定します。温度が低すぎると流動性不足、高すぎると熱分解のリスクが生じます。
ダイ温度はシリンダー温度より10〜20℃高く設定するケースが多いです。ダイ部での圧力損失を補い、均一な押出を実現するためです。
スクリュー設計では、圧縮比2.5〜3.5程度が一般的です。急激な圧縮は発熱を招き、熱分解の原因となります。緩やかな圧縮と十分な混練を両立するスクリュー形状が求められます。
PMMAの押出成形では、透明材料特有の不具合が発生しやすいです。主な不具合と対策を解説します。
気泡の発生は、乾燥不足が主な原因です。吸湿した水分が成形時に気化し、製品内部に気泡として残ります。乾燥条件の徹底と、ホッパードライヤーの使用が有効です。
焼け・黄変は、樹脂の熱分解によって発生します。PMMAは熱分解温度が比較的低いため、滞留時間の短縮と温度管理の徹底が必要です。パージ作業の頻度を上げることも効果的です。
曇り・ヘイズは、微細な気泡や結晶化によって生じます。冷却速度が速すぎると内部応力で曇りが発生することがあります。冷却条件の最適化で改善できます。
**ダイライン（筋状の痕跡）**は、ダイ内部の傷や樹脂の焼き付きが原因です。定期的なダイ清掃と、ダイリップの研磨で対応します。透明材料では特に目立つため、金型管理が重要になります。
これらの不具合を防ぐには、加工条件の最適化に加え、豊富な実績に基づくノウハウが不可欠です。

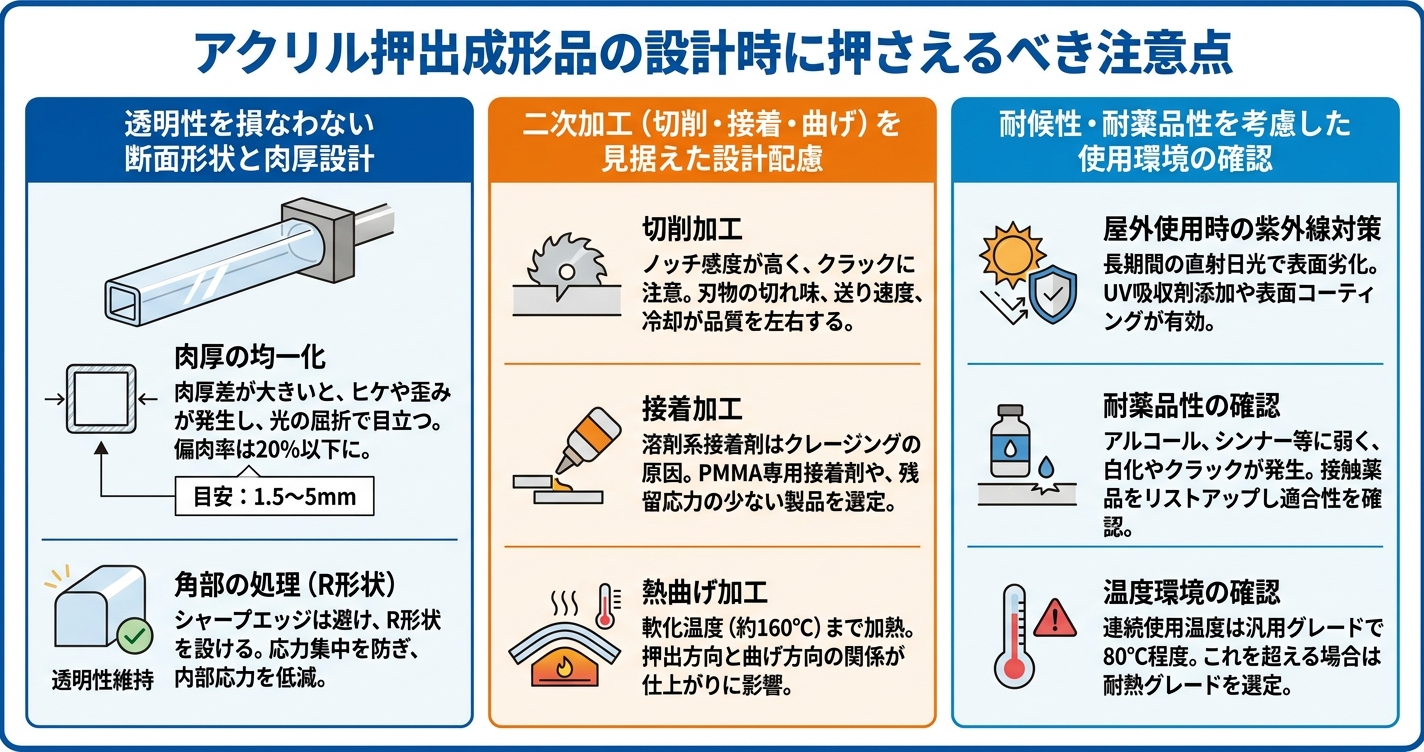

透明アクリル製品の設計では、透明性を維持するための形状設計が重要です。
肉厚の均一化を心がけてください。肉厚差が大きいと、冷却速度の違いからヒケや歪みが発生します。これらは透明材料では光の屈折により目立ちやすくなります。偏肉率は20%以下に抑えることが推奨されます。
肉厚の目安として、一般的には1.5〜5mm程度が押出成形に適しています。薄すぎると強度不足、厚すぎると冷却時間が長くなり内部歪みのリスクが高まります。
角部の処理では、シャープエッジを避けR形状を設けてください。応力集中を防ぎ、樹脂の流れを均一化できます。透明材料では内部応力が複屈折として視認されるため、応力低減は外観品質にも直結します。
アクリル押出成形品は、多くの場合二次加工を経て最終製品となります。設計段階で加工性を考慮することで、品質とコストを最適化できます。
切削加工では、クラック（亀裂）の発生に注意が必要です。PMMAは硬度が高い反面、ノッチ感度が高い材料です。切削時の刃物の切れ味、送り速度、冷却の有無が品質を左右します。
接着加工では、溶剤系接着剤の使用に注意してください。PMMAは溶剤に対する耐性が低く、クレージング（微細亀裂）が発生することがあります。PMMA専用の接着剤を使用するか、残留応力の少ない製品を選定してください。
熱曲げ加工は、PMMAの加工方法として一般的です。軟化温度（約160℃）まで加熱することで、曲げ加工が可能になります。押出成形品の場合、押出方向と曲げ方向の関係が仕上がりに影響します。
PMMAの使用環境によっては、材料特性に起因するトラブルが発生します。設計段階での確認が重要です。
屋外使用時の紫外線対策について、PMMAは耐候性に優れますが、長期間の直射日光で表面劣化が進む場合があります。UV吸収剤を添加したグレードや、表面コーティングの検討が有効です。
耐薬品性の確認は必須です。PMMAはアルコール類、シンナー、エステル系溶剤に弱く、白化やクラックを起こします。使用環境で接触する可能性のある薬品をリストアップし、事前に適合性を確認してください。
温度環境の確認も重要です。連続使用温度は汎用グレードで80℃程度です。これを超える環境では、耐熱グレードの選定や設計変更を検討してください。

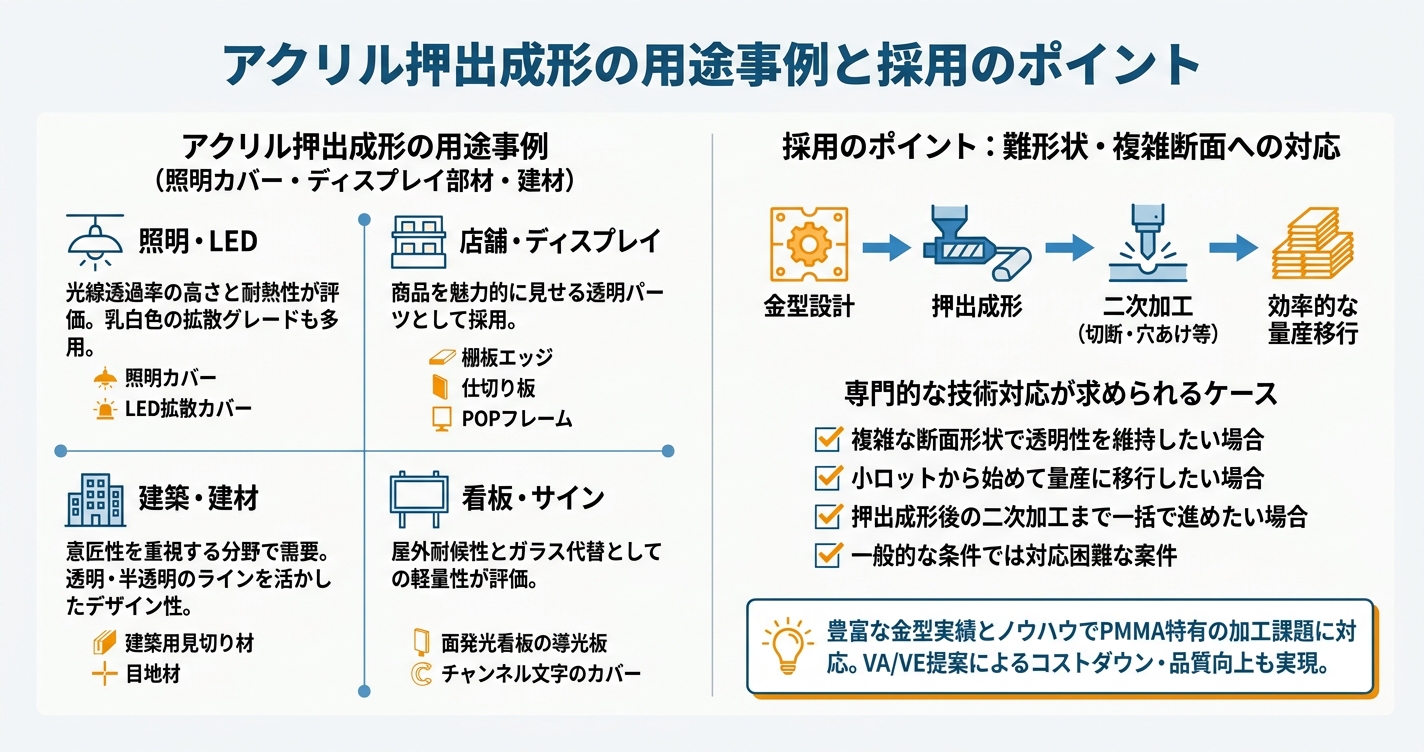

PMMAの高い透明性と加工性を活かし、様々な分野で押出成形品が採用されています。
照明カバー・LED拡散カバーは、代表的な用途です。光線透過率の高さと耐熱性が評価されています。乳白色に着色した拡散グレードも多く使用されます。
店舗什器・ディスプレイ部材では、商品を魅力的に見せる透明パーツとして採用されています。棚板エッジ、仕切り板、POPフレームなどに使用されます。
建築用見切り材・目地材は、意匠性を重視する建材分野で需要があります。透明・半透明のラインを活かしたデザイン性の高い部材として使用されます。
看板・サイン部材では、屋外耐候性とガラス代替としての軽量性が評価されています。面発光看板の導光板や、チャンネル文字のカバーとして採用されています。
アクリル押出成形は、透明性維持の難しさから、対応できるメーカーが限られる分野です。特に複雑な断面形状や高い透明度を求められる案件では、豊富な経験とノウハウが必要となります。
金型設計から押出成形、切断・穴あけなどの二次加工まで一貫して対応することで、工程間の調整がスムーズになり、試作から量産への移行も効率的に進められます。
特に、以下のようなケースでは専門的な技術対応が求められます。
豊富な金型実績で培ったノウハウを活かし、PMMA特有の加工課題に対応することで、VA/VE提案を通じてコストダウンや品質向上につながる設計変更も実現できます。
アクリル（PMMA）押出成形は、高い透明性を持つ樹脂部品を効率的に製造できる加工法です。光線透過率92〜93%という優れた透明性、ガラスの約半分という軽量性、高い耐候性が主な特徴です。
一方で、加工には専門的なノウハウが求められます。乾燥条件の徹底（80〜90℃で4時間以上）、適切な成形温度管理（200〜250℃）、冷却条件の最適化など、各工程での細かな調整が透明性維持の鍵となります。
設計段階では、肉厚の均一化（偏肉率20%以下）、R形状の採用、二次加工を見据えた形状配慮が重要です。また、使用環境に応じた適切なグレード選定と、耐薬品性の確認も欠かせません。
照明カバー、ディスプレイ部材、建材、看板など、PMMAの特性を活かした用途は多岐にわたります。透明性と加工性を両立させるには、材料知識と加工技術の両面からのアプローチが必要です。
