「ポリスチレンで押出成形を検討しているが、汎用PSとHIPSのどちらを選ぶべきか分からない」「PSは割れやすいと聞くが、設計でカバーできるのか」——このような疑問をお持ちの設計者・購買担当者は多いのではないでしょうか。
ポリスチレン（PS）は、優れたコストパフォーマンスと加工性を持つ汎用プラスチックです。押出成形においても幅広い用途で採用されています。一方で、材料特性を理解せずに設計すると、クラックや反りといった不具合が発生するリスクがあります。
本記事では、PS押出成形の基礎知識から、失敗しないための設計ポイントまでを解説します。材料選定や形状設計の判断材料としてご活用ください。

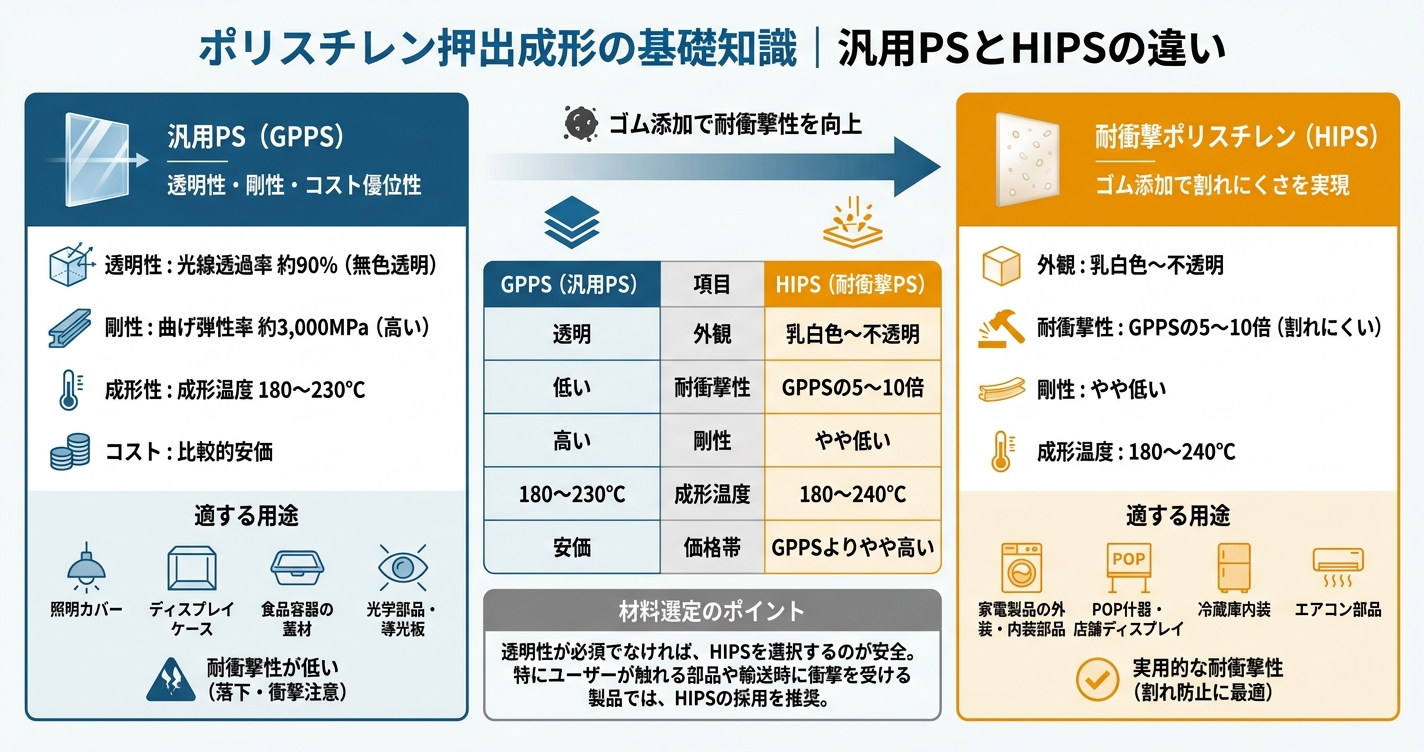

ポリスチレンは大きく分けて「汎用PS（GPPS）」と「耐衝撃ポリスチレン（HIPS）」の2種類があります。押出成形で適切な材料を選ぶには、それぞれの特性を正しく理解することが重要です。
汎用PS（General Purpose Polystyrene）は、透明性と剛性に優れた材料です。光線透過率は約90%と高く、アクリルに次ぐ透明性を持ちます。
主な特性は以下の通りです。
GPPSは寸法安定性にも優れ、精密な断面形状を再現しやすい材料です。ただし、耐衝撃性が低いため、落下や衝撃が加わる用途には不向きです。
HIPS（High Impact Polystyrene）は、GPPSにブタジエンゴムを添加した改質材料です。ゴム粒子が衝撃エネルギーを吸収し、割れにくさを実現しています。
GPPSと比較した特性の違いは以下の通りです。
| 項目 | GPPS（汎用PS） | HIPS（耐衝撃PS） |
|---|---|---|
| 外観 | 透明 | 乳白色〜不透明 |
| 耐衝撃性 | 低い | GPPSの5〜10倍 |
| 剛性 | 高い | やや低い |
| 成形温度 | 180〜230℃ | 180〜240℃ |
| 価格帯 | 安価 | GPPSよりやや高い |
HIPSは透明性が失われる代わりに、実用的な耐衝撃性を獲得しています。家電製品や什器など、外装部品として広く使用されています。
材料選定では、製品に求められる機能を優先順位付けすることが重要です。
GPPSが適する用途
HIPSが適する用途
透明性が必須でなければ、HIPSを選択するのが安全です。特に、ユーザーが触れる部品や輸送時に衝撃を受ける製品では、HIPSの採用を推奨します。

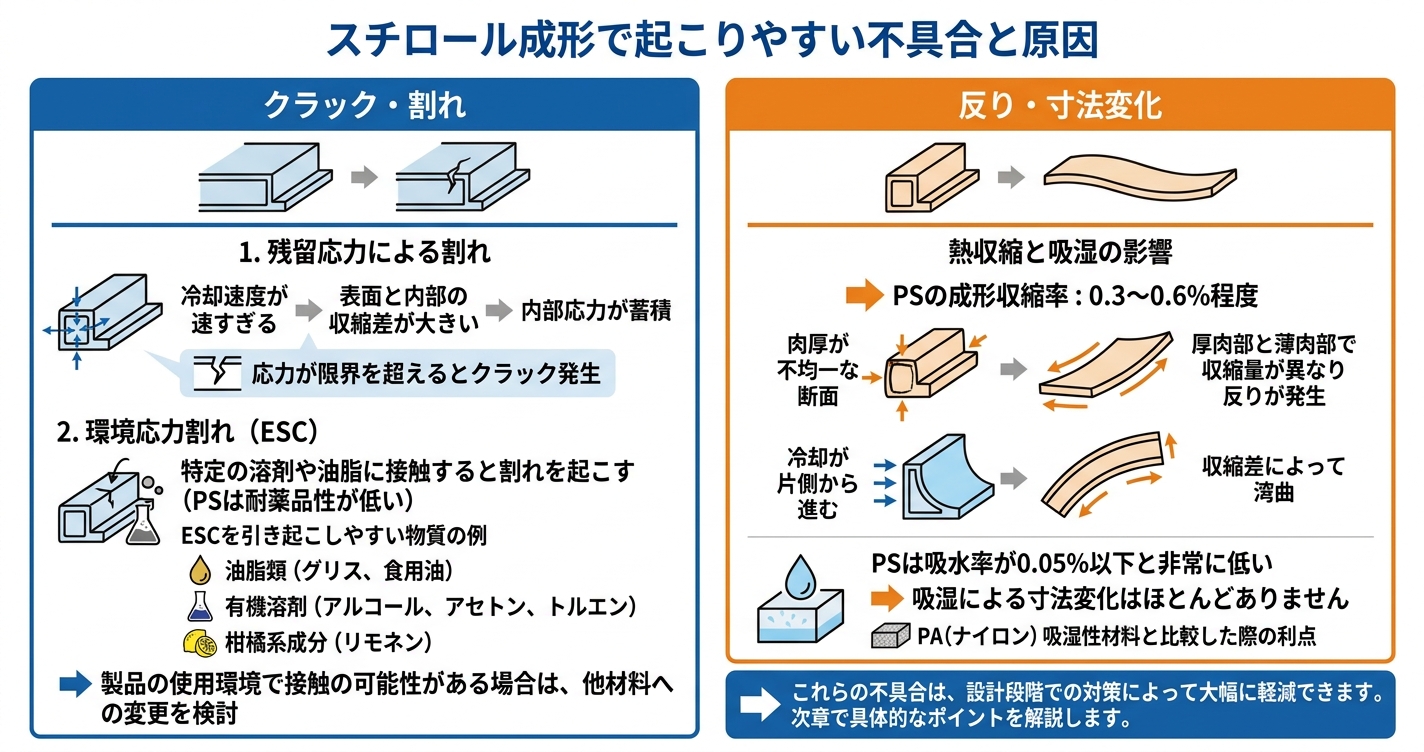

PS系材料は加工性に優れる反面、特有の弱点があります。不具合を防ぐためには、発生メカニズムを理解しておくことが欠かせません。
PS押出成形で最も注意すべき不具合がクラック（割れ）です。原因は大きく2つに分類されます。
1. 残留応力による割れ
押出成形では、溶融樹脂が冷却される過程で内部応力が発生します。冷却速度が速すぎると、表面と内部の収縮差が大きくなり、残留応力が蓄積します。この応力が限界を超えると、成形後にクラックが発生します。
2. 環境応力割れ（ESC）
PSは耐薬品性が低く、特定の溶剤や油脂に接触すると割れを起こします。これを環境応力割れ（Environmental Stress Cracking）と呼びます。
ESCを引き起こしやすい物質の例：
製品の使用環境で上記物質に接触する可能性がある場合は、耐薬品性に優れた他材料への変更を検討してください。
押出成形品の反り・寸法変化も、よくある不具合の一つです。
PSの成形収縮率は0.3〜0.6%程度です。肉厚が不均一な断面では、厚肉部と薄肉部で収縮量が異なり、反りが発生します。また、冷却が片側から進むと、収縮差によって湾曲することがあります。
PSは吸水率が0.05%以下と非常に低いため、吸湿による寸法変化はほとんどありません。この点はPA（ナイロン）などの吸湿性材料と比較した際の利点です。
これらの不具合は、設計段階での対策によって大幅に軽減できます。次章で具体的なポイントを解説します。

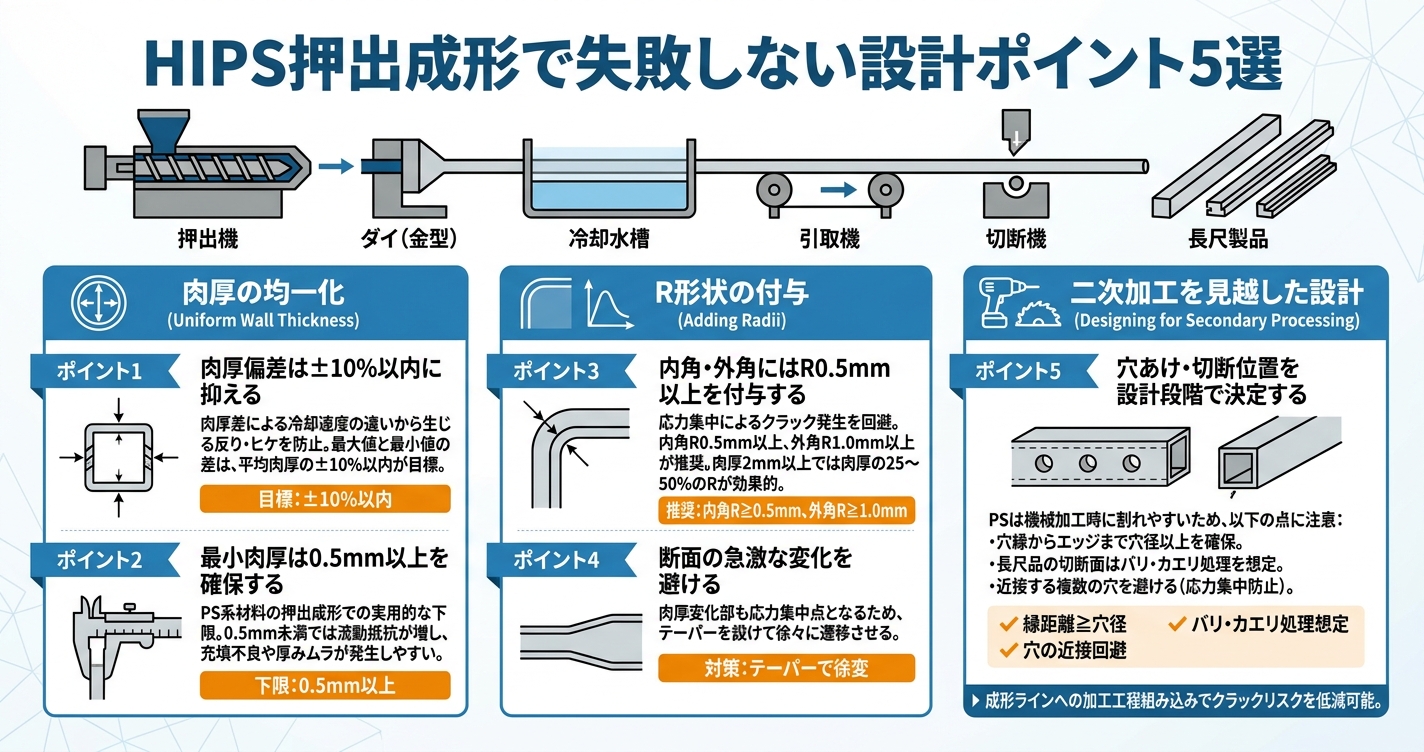

PS・HIPS押出成形で品質を安定させるには、材料特性を考慮した断面設計が不可欠です。以下の5つのポイントを押さえることで、不具合リスクを最小化できます。
ポイント1：肉厚偏差は±10%以内に抑える
断面内の肉厚差が大きいと、冷却速度の違いから反りやヒケが発生します。肉厚の最大値と最小値の差は、平均肉厚の±10%以内を目標に設計してください。
ポイント2：最小肉厚は0.5mm以上を確保する
PS系材料の押出成形では、最小肉厚0.5mm程度が実用的な下限です。これより薄いと、溶融樹脂の流動抵抗が増し、充填不良や厚みムラが起きやすくなります。
複雑な断面形状で肉厚の均一化が難しい場合は、金型設計で調整することも可能です。
ポイント3：内角・外角にはR0.5mm以上を付与する
シャープなコーナーは応力集中の原因となり、クラック発生のリスクを高めます。PSは特にノッチ感度が高い（切り欠きに弱い）材料のため、R形状の付与が重要です。
推奨値は内角R0.5mm以上、外角R1.0mm以上です。肉厚が2mm以上の場合は、肉厚の25〜50%程度のRを設けると効果的です。
ポイント4：断面の急激な変化を避ける
肉厚が急に変わる箇所も応力集中点となります。肉厚変化が必要な場合は、テーパーを設けて徐々に遷移させてください。
ポイント5：穴あけ・切断位置を設計段階で決定する
押出成形品に穴あけや切断加工を行う場合、その位置と形状を事前に検討しておくことが重要です。PSは機械加工時に割れやすいため、以下の点に注意してください。
成形ラインに穴あけ・カット工程を組み込むことで、後加工によるクラックリスクを低減できます。

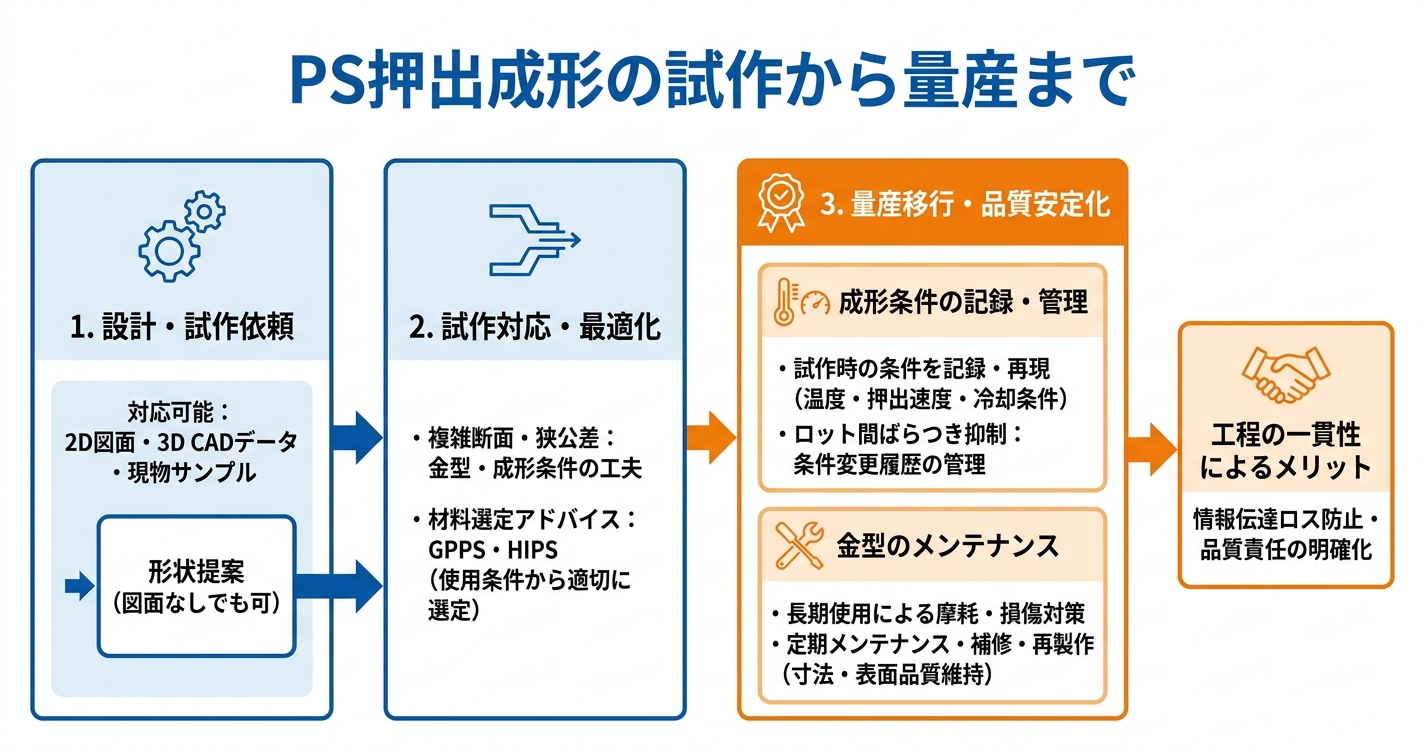

設計から試作、そして量産へと移行する際の品質管理と工程管理について解説します。
試作のご依頼は、2D図面・3D CADデータ・現物サンプルのいずれからでも対応可能です。図面がない段階でも、製品の用途や要求仕様をお伝えいただければ、形状提案から行えるケースもあります。
複雑な断面形状や狭公差が求められる案件では、金型設計と成形条件の工夫が必要です。
試作段階では、材料選定のアドバイスも重要です。GPPSとHIPSの選択に迷われている場合は、製品の使用条件を明確にすることで、適切な材料を選定できます。
試作から量産へ移行する際、品質を安定させるには、以下の管理が欠かせません。
成形条件の記録・管理
試作時に確立した成形温度、押出速度、冷却条件を記録し、量産時に再現します。ロット間のばらつきを抑えるため、条件変更時は履歴を残して管理することが重要です。
金型のメンテナンス
長期使用による金型の摩耗・損傷は、製品寸法や表面品質に影響します。定期的なメンテナンスと、必要に応じた補修・再製作を行い、品質を維持する必要があります。
工程が一貫していることで、情報伝達ロスや品質責任の曖昧さを防ぐことができます。
PS押出成形を成功させるには、材料特性の理解と適切な設計が不可欠です。
特にPSは環境応力割れを起こしやすい材料です。使用環境で油脂・溶剤に触れる可能性がある場合は、設計段階で対策を講じてください。
難形状や高精度が求められる案件についても、適切な金型設計と成形条件の管理により実現可能です。試作から量産まで一貫した体制で対応することで、品質の安定化と効率的な生産が可能になります。
押出成形に関するご質問や課題がございましたら、お気軽にお問い合わせください。 材料選定から工程設計、QA/QC体制の構築まで、長年の実績を生かした最適なご提案をさせていただきます。
