押出成形の寸法公差とは？設計に必要な精度の現実値を解説

押出成形品の精度はどこまで出せる？押出品精度の基本

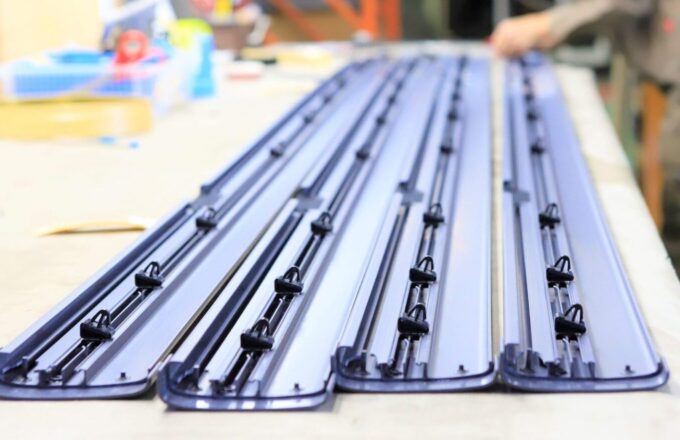

押出成形は、加熱した樹脂を金型（ダイ）から連続的に押し出して断面形状を形成する加工法です。射出成形のように金型内で完全に形状が決まるわけではなく、押し出し後の冷却・引取り工程で最終寸法が確定します。そのため、寸法公差の考え方は射出成形とは根本的に異なります。

設計者が押出成形品の図面を描く際、「どの程度の精度が現実的に達成可能か」を正しく理解していないと、過剰公差による無駄なコスト増や、逆に公差不足による組付け不良が発生します。本記事では、当社当社の社内公差基準（実データ）とJIS規格を比較しながら、設計に必要な精度の現実値を具体的に解説します。

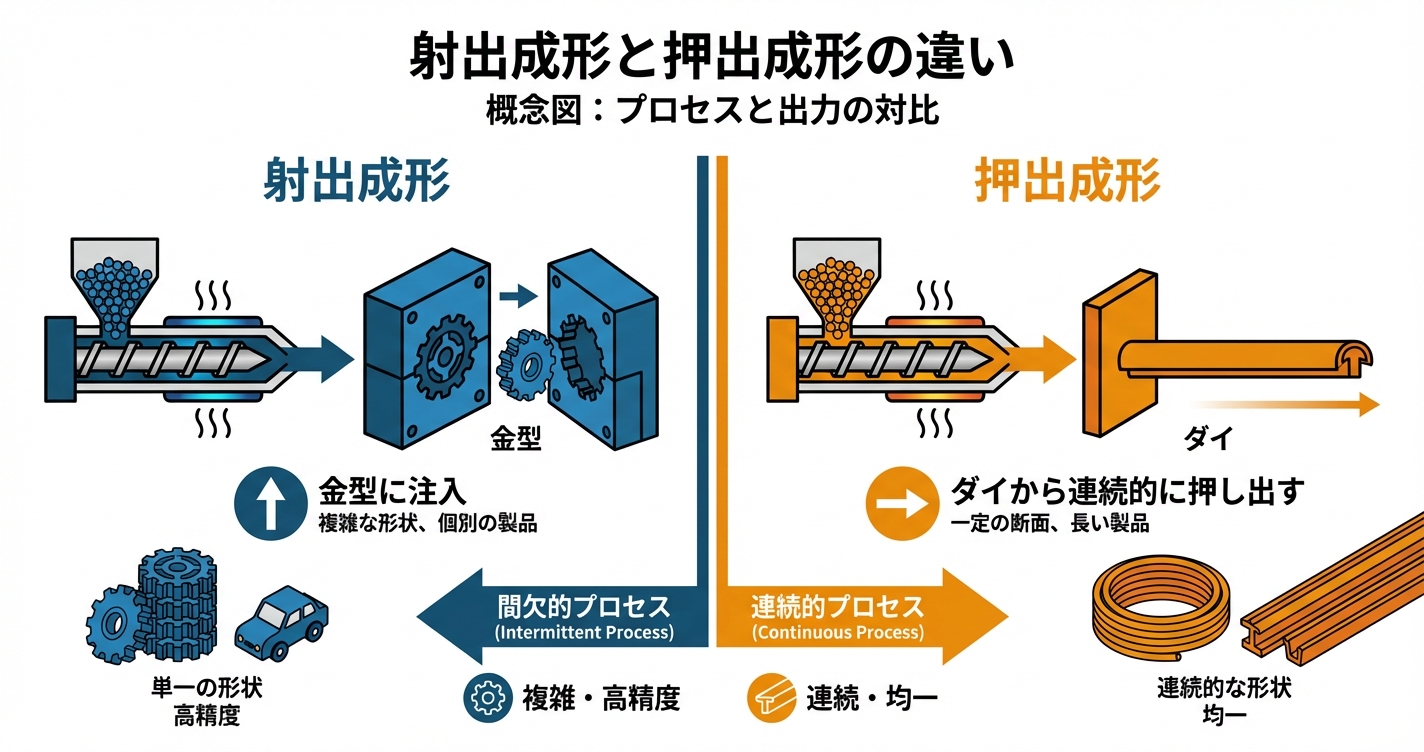

射出成形との精度比較

射出成形は、閉じた金型内に樹脂を充填するため、断面方向・長手方向ともに±0.05〜±0.2mm程度の高精度が実現可能です。一方、押出成形では断面方向の公差は±0.2〜±2.0mm程度が一般的な範囲となります。長手方向（押出方向）の寸法は、切断工程で±0.5〜±1.0mm程度に管理します。

この精度差は加工原理の違いに起因するものであり、押出成形の精度が「低い」わけではありません。連続成形による量産性・低コスト・長尺対応という押出成形固有のメリットを活かすために、適正な公差設定が重要になります。

寸法精度に影響する3つの要因

• 樹脂の収縮率：樹脂は冷却時に収縮します。PVCで約0.3〜0.5%、ABSで約0.4〜0.7%、ポリカーボネートで約0.5〜0.7%が目安です。収縮率は肉厚や冷却速度によっても変動するため、金型設計の段階で収縮分を見込む必要があります。
• ダイスウェル（膨張現象）：樹脂がダイ（金型出口）を通過した直後に膨張する現象です。膨張率は樹脂の種類・押出速度・ダイ形状によって異なり、寸法に直接影響します。
• 冷却・引取り条件：冷却水槽の温度、引取り速度、冷却方式（水冷・空冷）によって最終寸法が変わります。特に中空形状や異形断面では、内側と外側の冷却速度差が寸法のばらつきに直結します。

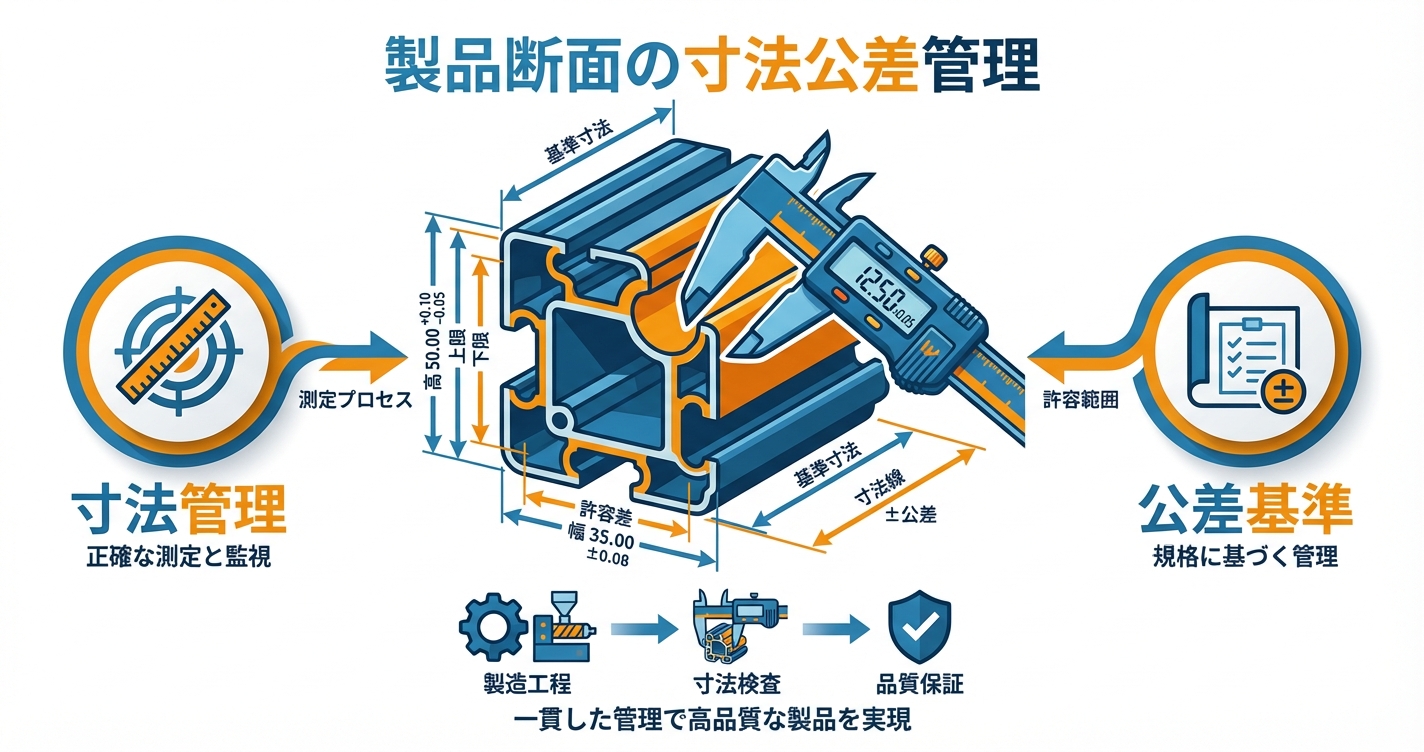

当社の社内公差基準：製品断面の寸法公差一覧表

当社当社では、2021年11月19日に制定した社内基準に基づき、押出成形品の断面寸法公差を以下のとおり管理しています。金型2,000型以上の実績から蓄積したデータをもとに設定した、現実的かつ安定して達成可能な公差値です。

適用ルール：上記は当社の一般公差として適用します。図面に個別の公差記入がある場合は、図面指示値を優先します。特に嵌合部や組付け部など、機能上の要求精度が高い箇所については、図面上で個別公差を指定してください。

この基準は、PVC・ABS・PC・PP・PEなど各種樹脂の押出成形に対して標準的に適用しています。ただし、樹脂の種類や断面形状の複雑さによって達成可能な精度は異なるため、設計段階での事前相談を推奨します。

JIS B 0405 普通公差との比較

JIS B 0405は、機械加工品を対象とした普通公差規格です。切削加工やプレス加工品の図面でよく用いられますが、押出成形品にそのまま適用すると、達成困難な公差を要求してしまうケースがあります。以下に、JIS B 0405の4等級の公差値を示します。

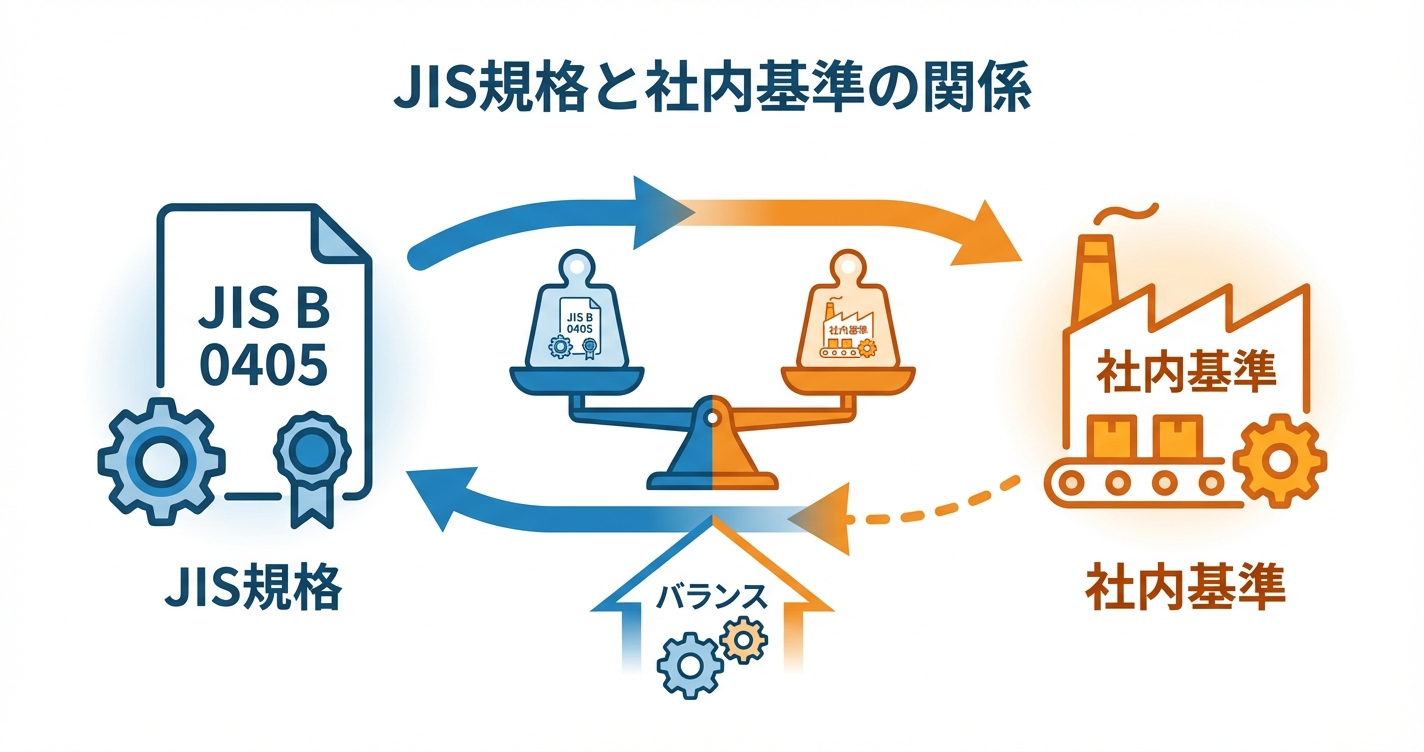

当社社内基準とJISの位置づけの違い

JIS B 0405は主に金属切削加工を前提とした規格であり、精級(f)や中級(m)の公差値は、押出成形では現実的に達成が困難です。例えば、10mmの寸法に対してJIS中級(m)では±0.2mmですが、当社社内基準では±0.5mmとしています。

この差は品質の問題ではなく、加工原理の違いによるものです。押出成形品の図面にJIS B 0405の精級や中級を一律適用すると、歩留まりの悪化やコスト増を招きます。押出成形品には、押出成形の特性を反映した公差基準を適用することが合理的です。

当社の社内基準は、JIS B 0405の粗級(c)〜極粗級(v)に相当する範囲に位置しています。これは押出成形の工程能力を正確に反映した値であり、この範囲内であれば安定した量産が可能です。

設計段階で押さえるべき寸法公差の設定ポイント

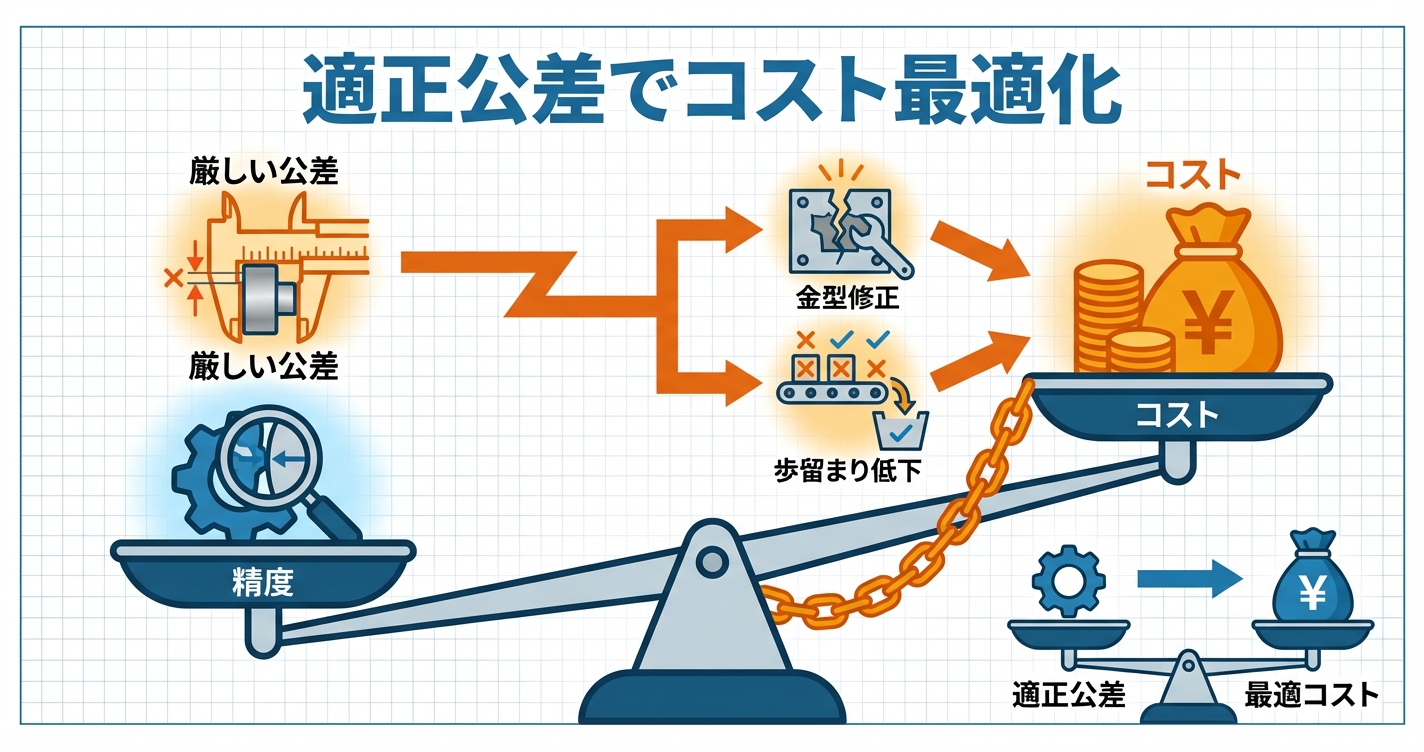

過剰公差がコストを上げる理由

押出成形品の図面で過剰に厳しい公差を指定すると、以下のコスト増要因が発生します。

• 金型修正の繰り返し：目標公差に収めるために金型の微調整を何度も行う必要があり、金型費用と納期が増加します。
• 歩留まり低下：公差外品の発生率が高くなり、材料ロスと廃棄コストが増えます。
• 生産速度の低下：押出速度や冷却条件を厳密にコントロールする必要があり、生産性が下がります。
• 全数検査の必要性：通常は抜き取り検査で対応できるところ、厳しい公差では全数検査が必要になる場合があります。

例えば、幅20mmの部位に±0.3mmの公差を要求した場合と、当社基準の±0.8mmで管理した場合では、金型調整回数が2〜3倍異なるケースもあります。機能上の要求がない箇所には、適正な一般公差を適用することがコスト最適化の基本です。

嵌合部・組付け部の公差設計のコツ

押出成形品の全寸法に厳しい公差を求めるのではなく、機能上重要な箇所にのみ個別公差を設定するのが効果的です。

• 嵌合部：相手部品との嵌め合い部は、クリアランスを十分に確保した設計にします。押出品同士の嵌合では片側0.3〜0.5mm程度の隙間を見込むのが目安です。
• ネジ止め・ビス穴位置：穴位置の公差は押出方向で管理が難しいため、長穴にして吸収する設計が有効です。
• 意匠面：外観部品の場合、寸法そのものよりも表面品質やRの均一性が重視されるため、寸法公差とは別に外観基準を設定します。
• 肉厚：薄肉部（1mm以下）は公差の影響が大きいため、可能であれば1.5mm以上の肉厚を確保する設計を推奨します。

公差トラブルを防ぐメーカー選びと発注時の確認事項

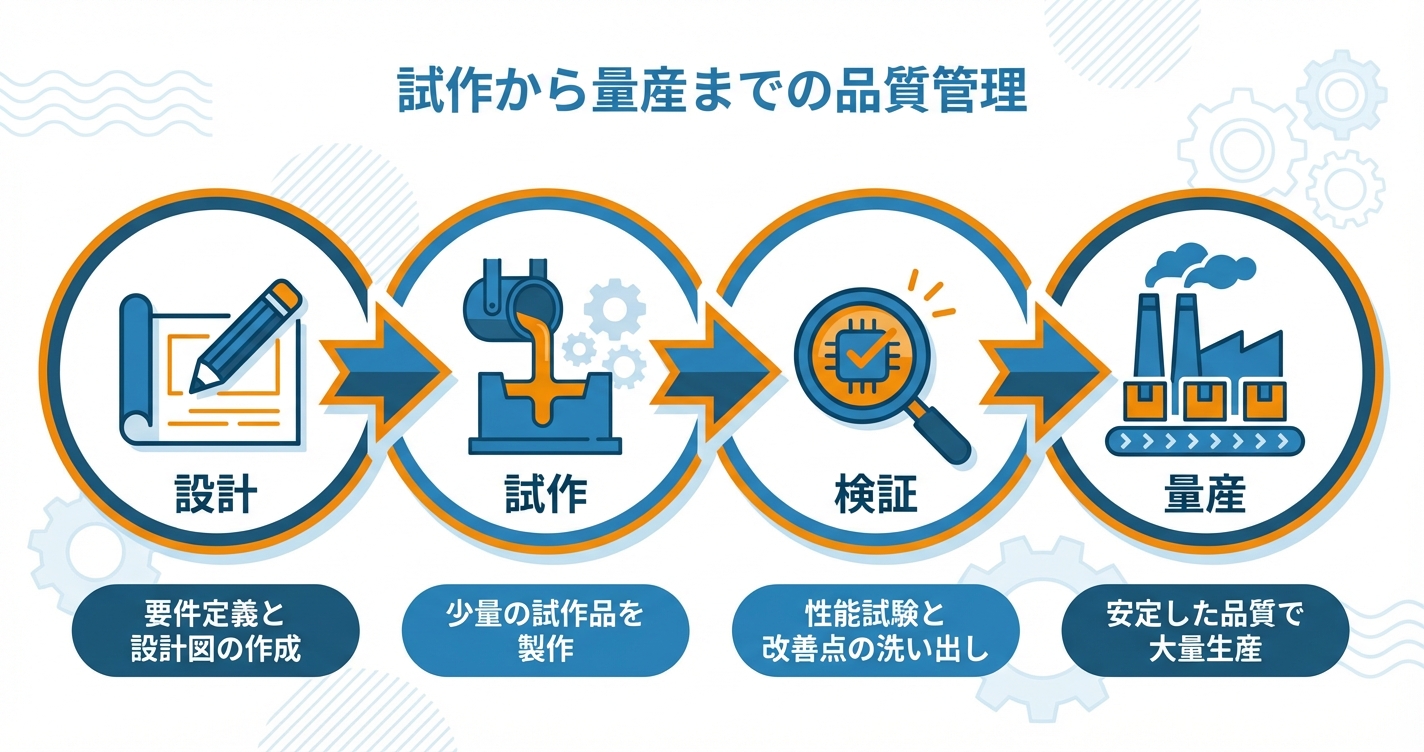

試作段階での精度検証

押出成形品の寸法精度は、試作段階で十分に検証することが重要です。量産後に公差問題が発覚すると、金型修正や生産条件の再調整に多大なコストと時間がかかります。

• 試作サンプルの寸法測定：断面方向の全寸法を測定し、公差内に収まっているか確認します。測定箇所は押出開始部・中間部・終端部の最低3か所で行います。
• 組付け確認：相手部品との嵌合テストを試作段階で実施し、クリアランスの適正を確認します。
• 公差基準の事前すり合わせ：発注前にメーカーの一般公差基準を確認し、図面要求との整合性を検証します。当社では初回打ち合わせの段階で公差基準表を提示しています。

量産移行後の精度維持

量産段階では、以下の要因によって寸法が変動する可能性があります。継続的な品質管理体制が必要です。

• 金型の摩耗：長期間の使用で金型が摩耗し、寸法が徐々に変化します。定期的な金型メンテナンスと寸法モニタリングが必要です。
• 材料ロットの変動：樹脂の溶融特性はロットによって若干変動します。受入検査で材料特性を確認し、必要に応じて成形条件を微調整します。
• 季節変動：冷却水温や室温の変化が寸法に影響します。夏場と冬場で成形条件の補正が必要になるケースもあります。

当社では、金型2,000型以上の実績に基づくノウハウと、試作から量産までの一貫対応体制により、安定した寸法精度を維持しています。フィルム貼り成形や硬軟二色押出、インライン加工といった特殊工程においても、同様の公差管理体制を適用しています。

まとめ：適正な公差設定が品質とコストを最適化する

押出成形品の寸法公差は、射出成形や切削加工とは異なる考え方が必要です。本記事のポイントを整理します。

• 押出成形の断面寸法公差は±0.2〜±2.0mm（寸法範囲による）が現実的な基準値
• JIS B 0405の精級・中級をそのまま適用すると、コスト増と納期延長を招く
• 機能上重要な箇所にのみ個別公差を設定し、それ以外は一般公差で管理するのが合理的
• 試作段階での寸法検証と、メーカーとの公差基準のすり合わせが品質トラブルを防ぐ
• 量産段階では金型摩耗・材料ロット変動・季節変動に対する継続的な管理が必要

当社では、上記の社内公差基準表を公開し、設計段階からお客様と精度要件をすり合わせることで、品質とコストの最適化を実現しています。公差設定や精度に関するご相談は、お気軽にお問い合わせください。
