自動車向け押出成形品は、一般産業用途と比べて格段に高い精度と品質が求められます。本記事では、自動車内装に使われるモール部品・ウェザーストリップの役割から、寸法公差の考え方、硬軟二色成形による一体化設計、材料選定のポイントまでを体系的に解説します。

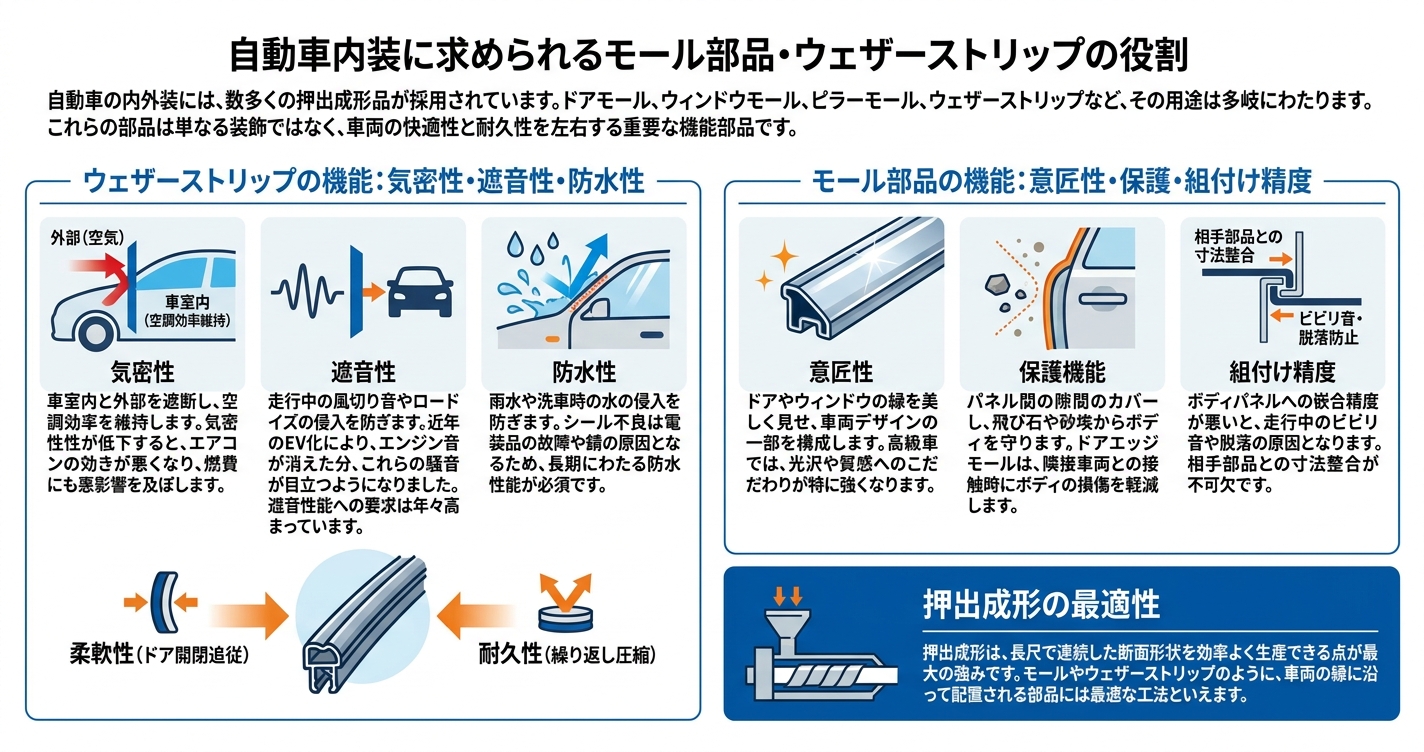

自動車の内外装には、数多くの押出成形品が採用されています。ドアモール、ウィンドウモール、ピラーモール、ウェザーストリップなど、その用途は多岐にわたります。これらの部品は単なる装飾ではなく、車両の快適性と耐久性を左右する重要な機能部品です。
ウェザーストリップは、ドアやウィンドウの隙間をシールする部品です。主に以下の3つの機能を担っています。
気密性：車室内と外部を遮断し、空調効率を維持します。気密性が低下すると、エアコンの効きが悪くなり、燃費にも悪影響を及ぼします。
遮音性：走行中の風切り音やロードノイズの侵入を防ぎます。近年のEV化により、エンジン音が消えた分、これらの騒音が目立つようになりました。遮音性能への要求は年々高まっています。
防水性：雨水や洗車時の水の侵入を防ぎます。シール不良は電装品の故障や錆の原因となるため、長期にわたる防水性能が必須です。
ウェザーストリップには、ドアの開閉に追従する柔軟性と、繰り返し圧縮に耐える耐久性が同時に求められます。
モール部品は、車両の外観を整えると同時に、ボディを保護する役割を果たします。
意匠性：ドアやウィンドウの縁を美しく見せ、車両デザインの一部を構成します。高級車では、光沢や質感へのこだわりが特に強くなります。
保護機能：パネル間の隙間をカバーし、飛び石や砂埃からボディを守ります。ドアエッジモールは、隣接車両との接触時にボディの損傷を軽減します。
組付け精度：ボディパネルへの嵌合精度が悪いと、走行中のビビリ音や脱落の原因となります。相手部品との寸法整合が不可欠です。
押出成形は、長尺で連続した断面形状を効率よく生産できる点が最大の強みです。モールやウェザーストリップのように、車両の縁に沿って配置される部品には最適な工法といえます。

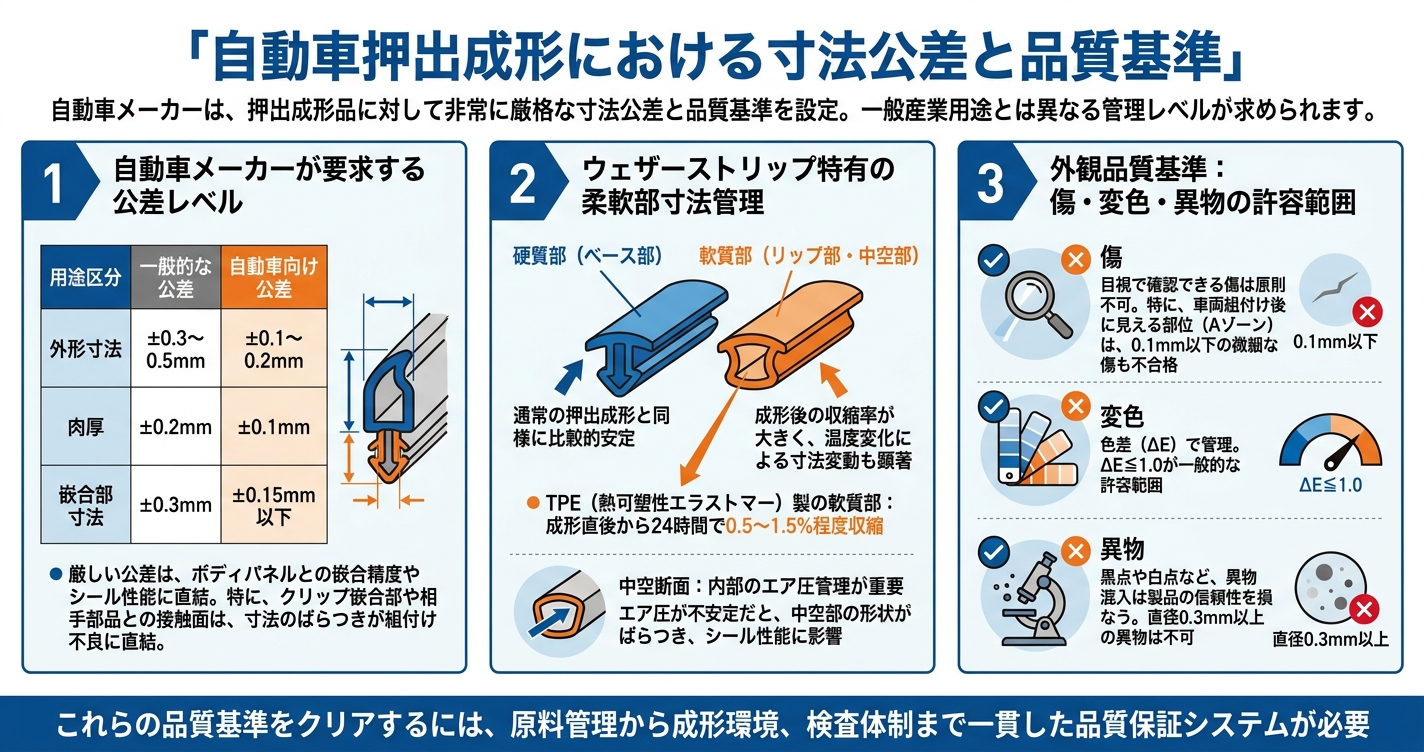

自動車メーカーは、押出成形品に対して非常に厳格な寸法公差と品質基準を設定しています。一般産業用途とは異なる管理レベルが求められます。
一般的な押出成形品の寸法公差は、断面寸法に対して±0.3mm〜±0.5mm程度が標準です。しかし、自動車向けでは±0.1mm〜±0.2mmの公差が要求されることも珍しくありません。
| 用途区分 | 一般的な公差 | 自動車向け公差 |
|---|---|---|
| 外形寸法 | ±0.3〜0.5mm | ±0.1〜0.2mm |
| 肉厚 | ±0.2mm | ±0.1mm |
| 嵌合部寸法 | ±0.3mm | ±0.15mm以下 |
この厳しい公差は、ボディパネルとの嵌合精度やシール性能に直結するためです。特に、クリップ嵌合部や相手部品との接触面は、寸法のばらつきが組付け不良に直結します。
ウェザーストリップでは、硬質部と軟質部で異なる寸法管理が必要です。
硬質部（ベース部）は、通常の押出成形と同様に比較的安定した寸法を維持できます。一方、軟質部（リップ部・中空部）は、成形後の収縮率が大きく、温度変化による寸法変動も顕著です。
TPE（熱可塑性エラストマー）製の軟質部は、成形直後から24時間で0.5〜1.5%程度収縮します。この収縮を見込んだ金型設計と、成形条件の最適化が欠かせません。
また、中空断面を持つウェザーストリップでは、内部のエア圧管理が重要です。エア圧が不安定だと、中空部の形状がばらつき、シール性能に影響します。
自動車メーカーは、寸法だけでなく外観品質にも厳しい基準を設けています。
傷：目視で確認できる傷は原則不可。特に、車両組付け後に見える部位（Aゾーン）は、0.1mm以下の微細な傷も不合格となる場合があります。
変色：色差（ΔE）で管理され、基準値はメーカーにより異なりますが、ΔE≦1.0が一般的な許容範囲です。
異物：黒点や白点など、異物混入は製品の信頼性を損ないます。直径0.3mm以上の異物は不可とする基準が多く見られます。
これらの品質基準をクリアするには、原料管理から成形環境、検査体制まで一貫した品質保証システムが必要です。

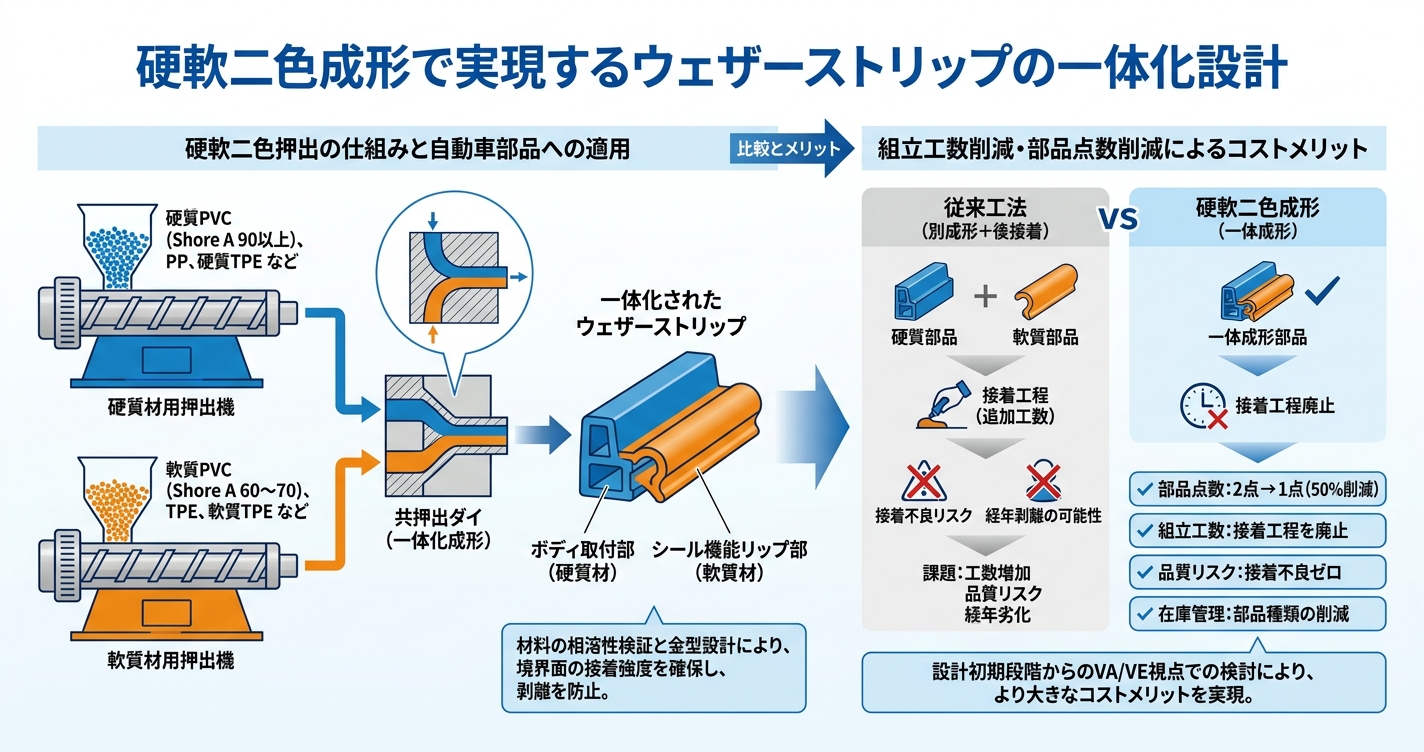

ウェザーストリップの多くは、硬質のベース部と軟質のシール部で構成されています。これらを一体成形する「硬軟二色成形」は、品質向上とコスト削減を両立する有効な手法です。
硬軟二色押出とは、2台以上の押出機から異なる材料を同時に供給し、ひとつの金型で一体化する技術です。
具体的には、以下のような組み合わせが可能です。
自動車のウェザーストリップでは、ボディへの取付部を硬質材で構成し、シール機能を担うリップ部を軟質材で構成するケースが一般的です。
硬質部と軟質部の境界面における接着強度を確保するため、材料の相溶性検証と金型設計を入念に行う必要があります。境界面で剥離が起きると、シール性能が失われるためです。
従来工法では、硬質部品と軟質部品を別々に成形し、接着剤や両面テープで貼り合わせていました。この方法には以下の課題があります。
硬軟二色成形であれば、成形と同時に一体化するため、これらの課題を解消できます。
コスト削減効果の例：
既存の後貼り工法から硬軟二色成形への切り替えにより、設計初期段階からVA/VE視点で検討することで、より大きなコストメリットを引き出すことが可能です。

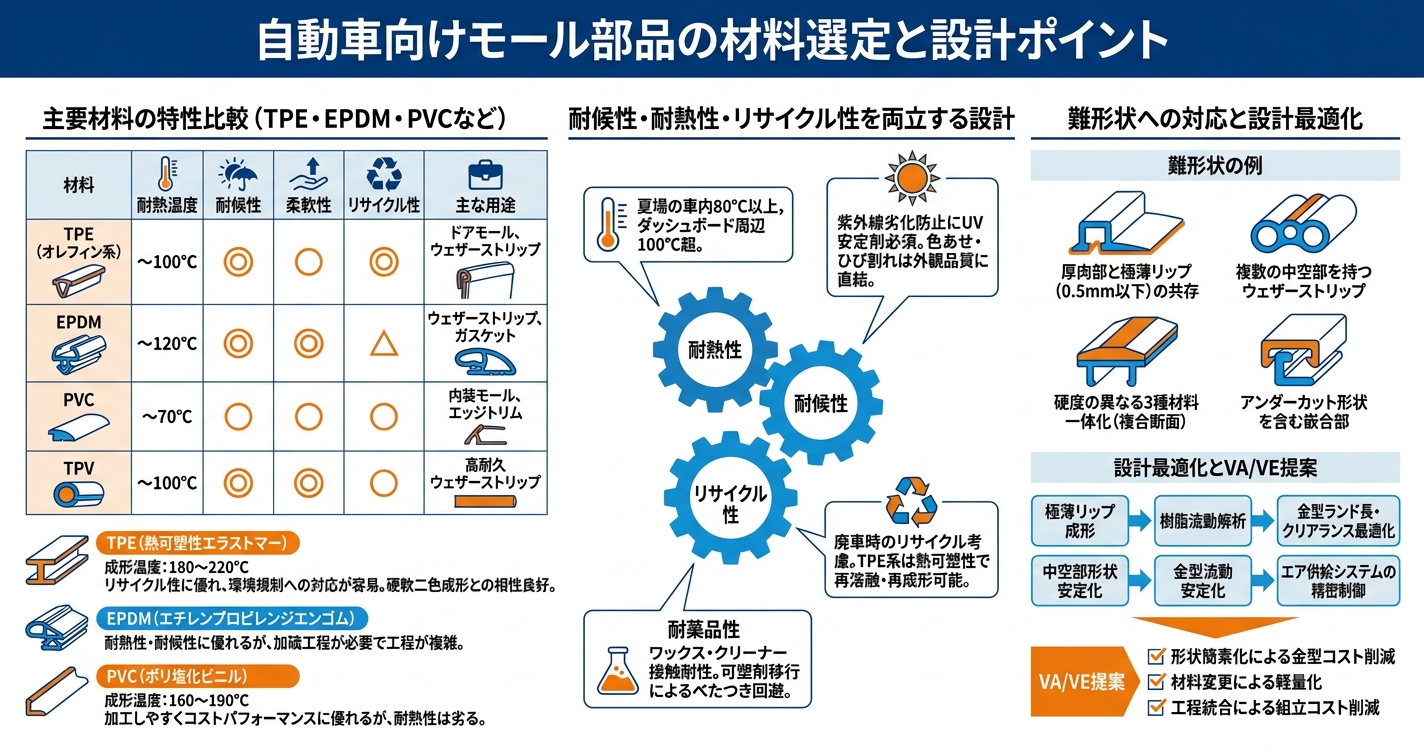

自動車内装部品には、過酷な使用環境に耐える材料選定が不可欠です。主要材料の特性を理解し、用途に応じた最適な選定を行う必要があります。
自動車用モール・ウェザーストリップに使用される主要材料を比較します。
| 材料 | 耐熱温度 | 耐候性 | 柔軟性 | リサイクル性 | 主な用途 |
|---|---|---|---|---|---|
| TPE（オレフィン系） | 〜100℃ | ◎ | ○ | ◎ | ドアモール、ウェザーストリップ |
| EPDM | 〜120℃ | ◎ | ◎ | △ | ウェザーストリップ、ガスケット |
| PVC | 〜70℃ | ○ | ○ | ○ | 内装モール、エッジトリム |
| TPV | 〜100℃ | ◎ | ◎ | ○ | 高耐久ウェザーストリップ |
TPE（熱可塑性エラストマー）は、リサイクル性に優れ、環境規制への対応が容易です。成形温度は180〜220℃程度で、硬軟二色成形との相性も良好です。
EPDM（エチレンプロピレンジエンゴム）は、耐熱性・耐候性に優れますが、加硫工程が必要なため、熱可塑性材料と比べて工程が複雑になります。
PVC（ポリ塩化ビニル）は、成形温度160〜190℃で加工しやすく、コストパフォーマンスに優れます。ただし、耐熱性では他材料に劣ります。
自動車部品には、以下の環境条件への耐性が求められます。
耐熱性：夏場の車内温度は80℃以上に達します。ダッシュボード周辺では100℃を超えることもあります。
耐候性：紫外線による劣化を防ぐため、UV安定剤の添加が必須です。色あせや表面のひび割れは、外観品質に直結します。
耐薬品性：ワックスやクリーナーとの接触に耐える必要があります。可塑剤の移行による表面のべたつきも避けなければなりません。
リサイクル性：近年は、廃車時のリサイクルを考慮した材料選定が求められます。TPE系材料は熱可塑性のため、再溶融・再成形が可能です。
自動車部品では、デザイン性や機能性の追求から、複雑な断面形状が求められることがあります。
難形状の例：
極薄リップの成形では、樹脂の流動解析をもとに金型のランド長やクリアランスを最適化します。中空部の形状安定化には、エア供給システムの精密制御が有効です。
VA/VE提案として、「形状の簡素化による金型コスト削減」「材料変更による軽量化」「工程統合による組立コスト削減」などの検討が重要です。
自動車向けモール部品・ウェザーストリップは、厳格な寸法公差と品質基準が求められる機能部品です。気密性・遮音性・防水性といった基本性能に加え、意匠性や組付け精度も重要な要素となります。
硬軟二色成形技術を活用することで、部品点数の削減、組立工数の削減、品質リスクの低減が実現できます。材料選定では、TPE・EPDM・PVCなど各材料の特性を理解し、耐熱性・耐候性・リサイクル性のバランスを考慮した設計が不可欠です。
複雑な断面形状や厳しい公差要求に対しても、金型設計の最適化、成形条件の精密管理、品質保証体制の確立により対応が可能です。設計初期段階からのVA/VE提案により、コストと品質を両立した最適な製品開発を実現できます。
押出成形に関するご質問や課題がございましたら、お気軽にお問い合わせください。 材料選定から工程設計、QA/QC体制の構築まで、長年の実績を生かした最適なご提案をさせていただきます。
