「図面が見つからない」「前任者が退職して資料の所在がわからない」——長年続けてきた製品の継続生産が、ある日突然ストップしてしまう。このような事態は、製造業の現場で珍しくありません。
押出成形品は一度量産体制が確立すると、10年、20年と同じ製品を作り続けるケースが多くあります。しかし、その長期間が逆にリスクとなり、図面や技術情報が散逸してしまうことがあります。
本記事では、図面なしでも継続生産を実現するための具体的な手順を解説します。実物サンプルからの復元方法、注意すべきポイント、そしてメーカー選定の基準まで、実務に役立つ情報をお伝えします。

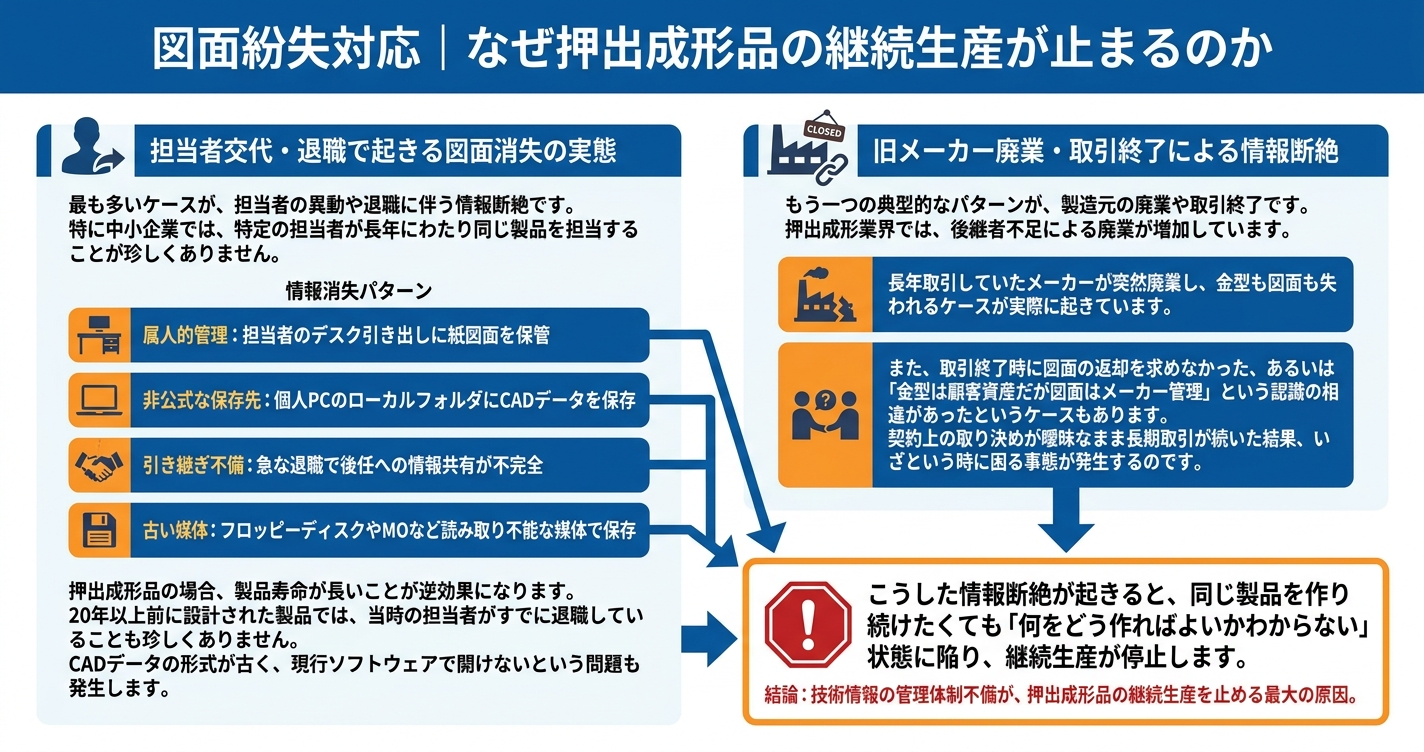

押出成形品の継続生産が止まる原因の多くは、技術情報の管理体制にあります。ここでは、図面がなくなる典型的なシチュエーションを見ていきます。
最も多いケースが、担当者の異動や退職に伴う情報断絶です。
特に中小企業では、特定の担当者が長年にわたり同じ製品を担当することが珍しくありません。図面の保管場所、仕入先との取り決め、過去のトラブル対応履歴などが、その担当者の頭の中だけに存在している状態です。
| 情報消失パターン | 具体例 |
|---|---|
| 属人的管理 | 担当者のデスク引き出しに紙図面を保管 |
| 非公式な保存先 | 個人PCのローカルフォルダにCADデータを保存 |
| 引き継ぎ不備 | 急な退職で後任への情報共有が不完全 |
| 古い媒体 | フロッピーディスクやMOなど読み取り不能な媒体で保存 |
押出成形品の場合、製品寿命が長いことが逆効果になります。20年以上前に設計された製品では、当時の担当者がすでに退職していることも珍しくありません。CADデータの形式が古く、現行ソフトウェアで開けないという問題も発生します。
もう一つの典型的なパターンが、製造元の廃業や取引終了です。
押出成形業界では、後継者不足による廃業が増加しています。長年取引していたメーカーが突然廃業し、金型も図面も失われるケースが実際に起きています。
また、取引終了時に図面の返却を求めなかった、あるいは「金型は顧客資産だが図面はメーカー管理」という認識の相違があったというケースもあります。契約上の取り決めが曖昧なまま長期取引が続いた結果、いざという時に困る事態が発生するのです。
こうした情報断絶が起きると、同じ製品を作り続けたくても「何をどう作ればよいかわからない」状態に陥ります。

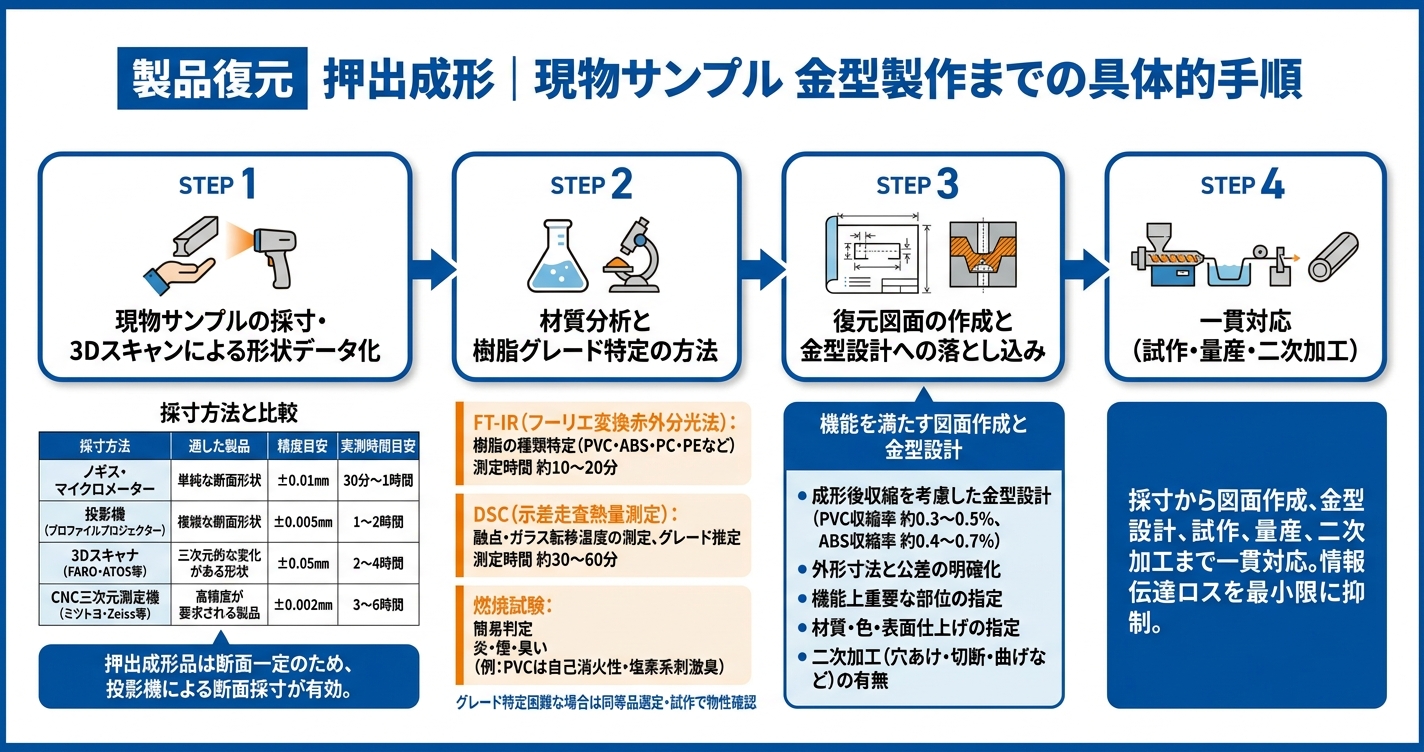

図面がなくても、手元の製品があれば製品復元は可能です。ここでは、押出成形における具体的な復元フローを解説します。
製品復元の第一歩は、既存品の正確な形状データ化です。
採寸方法は製品の複雑さによって選択します。
| 採寸方法 | 適した製品 | 精度目安 | 実測時間目安 |
|---|---|---|---|
| ノギス・マイクロメーター | 単純な断面形状 | ±0.01mm | 30分〜1時間 |
| 投影機（プロファイルプロジェクター） | 複雑な断面形状 | ±0.005mm | 1〜2時間 |
| 3Dスキャナ（FARO・ATOS等） | 三次元的な変化がある形状 | ±0.05mm | 2〜4時間 |
| CNC三次元測定機（ミツトヨ・Zeiss等） | 高精度が要求される製品 | ±0.002mm | 3〜6時間 |
押出成形品の場合、断面形状が一定であるため、投影機による断面採寸が有効です。断面をスライスして拡大投影し、CAD上でトレースすることで正確な形状データを得られます。
ただし、端部キャップや曲げ加工が施された製品では、3Dスキャナの活用が効果的です。非接触で全体形状を取得できるため、二次加工部分の形状も正確に把握できます。
形状データ化と並行して、材質の特定を行います。
押出成形で使用される樹脂は多岐にわたります。PVC（ポリ塩化ビニル）、ABS、PC（ポリカーボネート）、PE（ポリエチレン）、PP（ポリプロピレン）など、それぞれ成形条件も金型設計も異なります。
主な材質分析手法は以下の通りです。
樹脂グレードの完全な特定は困難な場合もあります。その際は、分析結果をもとに同等品グレードを選定し、試作段階で物性を確認するアプローチを取ります。
採寸データと材質分析結果をもとに、復元図面を作成します。
ここで重要なのは、単に「実物をそのまま図面化する」のではなく、製品として必要な機能を満たす図面に仕上げることです。
押出成形品は、成形後に収縮が発生します。PVCでは約0.3〜0.5%、ABSでは約0.4〜0.7%の収縮率が一般的です。この収縮を考慮した金型設計が必要になります。
復元図面の作成では、以下の点を明確にします。
当社では、採寸から図面作成、金型設計、試作、量産、二次加工まで一貫対応しています。工程ごとに異なる業者に依頼する必要がないため、情報伝達ロスを最小限に抑えられます。

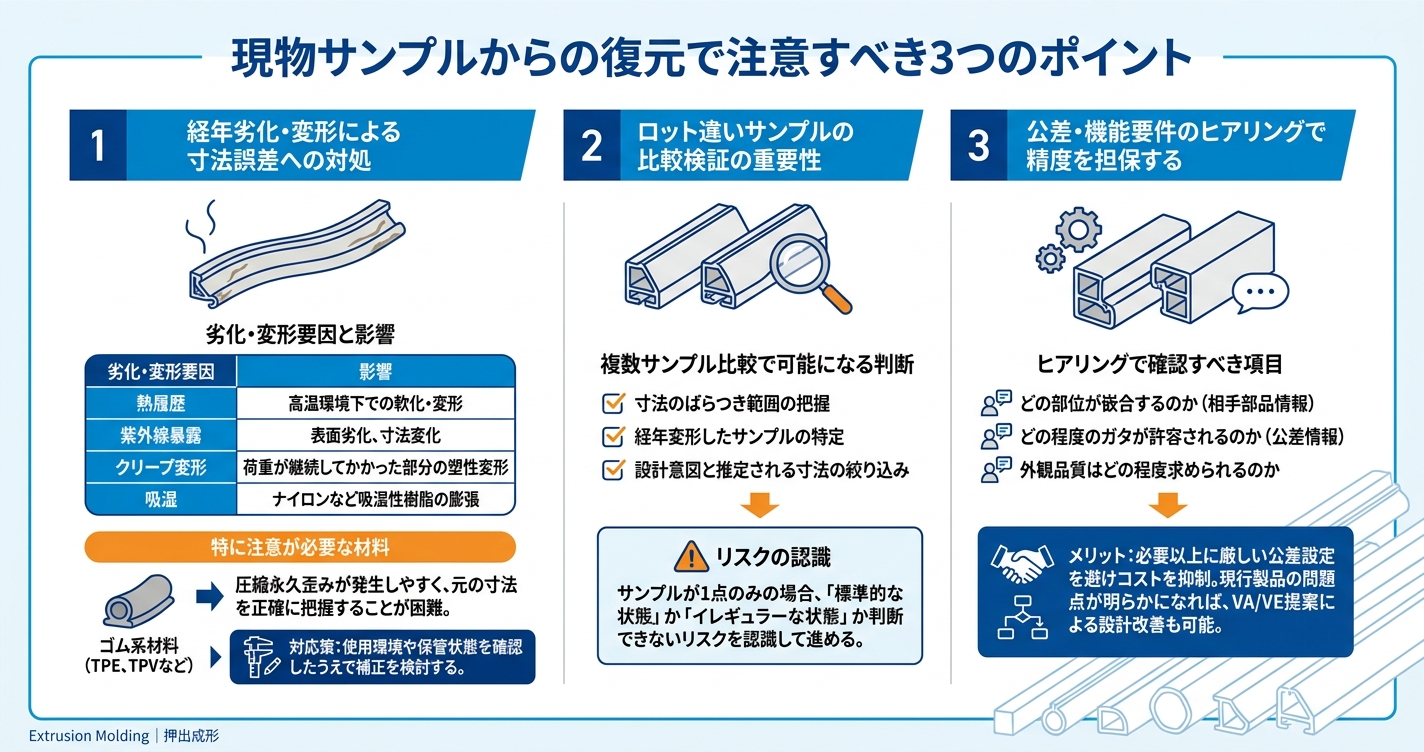

現物サンプルからの復元は、新規設計とは異なる特有の難しさがあります。ここでは、品質を確保するために注意すべきポイントを解説します。
サンプルが唯一の情報源である場合、その状態が復元精度を左右します。
プラスチック製品は、長期間の使用や保管により変形することがあります。
| 劣化・変形要因 | 影響 |
|---|---|
| 熱履歴 | 高温環境下での軟化・変形 |
| 紫外線暴露 | 表面劣化、寸法変化 |
| クリープ変形 | 荷重が継続してかかった部分の塑性変形 |
| 吸湿 | ナイロンなど吸湿性樹脂の膨張 |
特にゴム系材料（TPE、TPVなど）を使用した軟質部品は、圧縮永久歪みが発生しやすく、元の寸法を正確に把握することが困難です。
このような場合、採寸値をそのまま採用するのではなく、使用環境や保管状態を確認したうえで補正を検討します。
可能であれば、複数のサンプルを入手して比較検証を行います。
同じ製品でも、製造時期によって微妙な寸法差があることは珍しくありません。金型の摩耗、成形条件の微調整、材料ロットの違いなど、様々な要因が影響します。
複数サンプルを比較することで、以下の判断が可能になります。
サンプルが1点しかない場合は、そのサンプルが「標準的な状態」なのか「イレギュラーな状態」なのか判断できません。この点をリスクとして認識したうえで、復元作業を進める必要があります。
現物採寸だけでは把握できない情報があります。それが「公差」と「機能要件」です。
図面には、単なる寸法だけでなく「どの程度のばらつきを許容するか（公差）」が記載されています。この情報がないと、どこまで精度を追求すべきか判断できません。
復元に際しては、製品の使用方法や組み付け相手部品の情報をヒアリングすることが重要です。
このヒアリングを通じて、必要以上に厳しい公差設定を避け、コストを抑えた復元が可能になります。また、現行製品の問題点が明らかになれば、VA/VE提案によって改善した設計で復元することもできます。

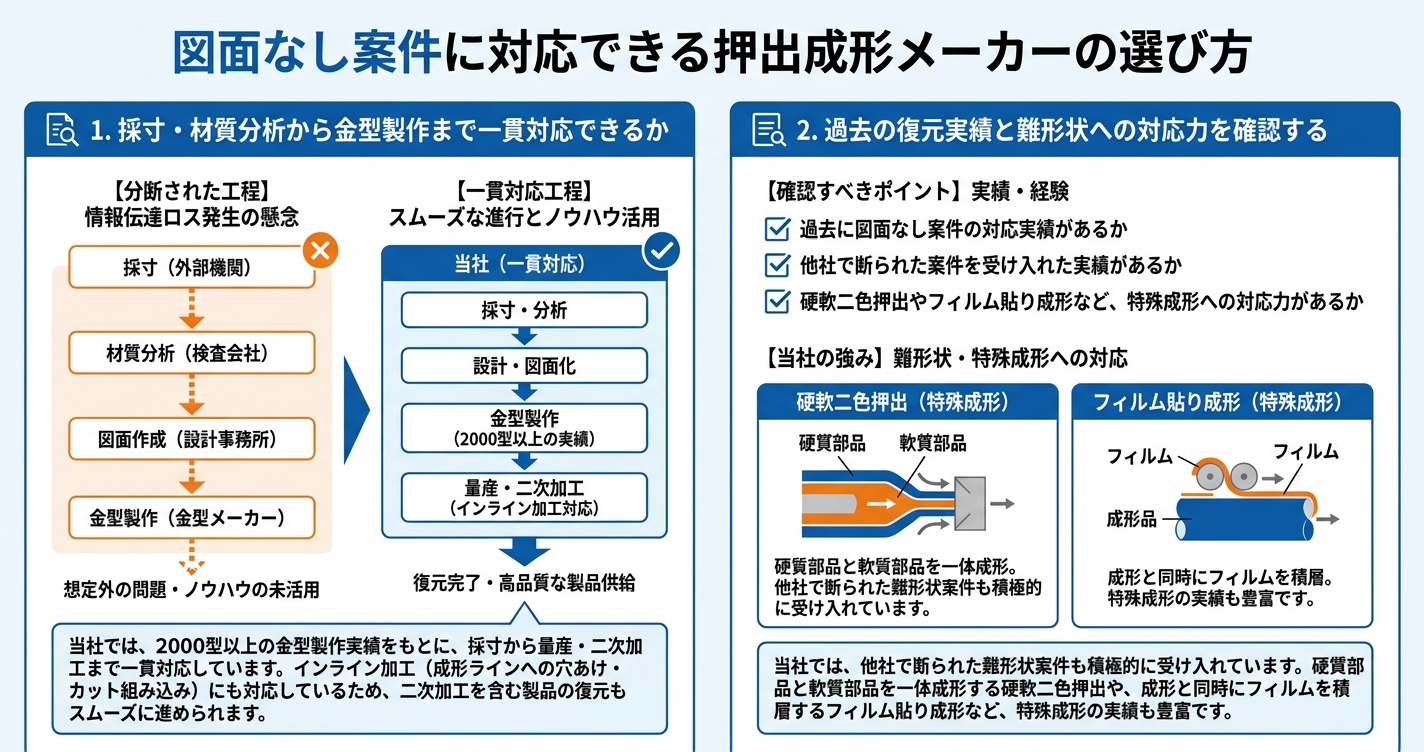

図面なし案件は、すべての押出成形メーカーが対応できるわけではありません。ここでは、メーカー選定の判断基準を解説します。
最も重要な判断基準は、復元に必要な工程を自社内で完結できるかどうかです。
採寸は外部機関、材質分析は別の検査会社、図面作成は設計事務所、金型製作は金型メーカー——このように工程ごとに異なる業者が関わると、情報伝達の過程でロスが生じます。
特に図面なし案件では、採寸結果の解釈や材質選定の判断など、経験に基づくノウハウが求められます。各工程が分断されていると、このノウハウが活かされにくくなります。
当社では、2000型以上の金型製作実績をもとに、採寸から量産・二次加工まで一貫対応しています。インライン加工（成形ラインへの穴あけ・カット組み込み）にも対応しているため、二次加工を含む製品の復元もスムーズに進められます。
図面なし案件への対応実績があるかどうかも、重要な判断材料です。
復元案件は通常の受注とは異なり、「不明点を解決しながら進める」プロセスが必要です。この経験がないメーカーでは、想定外の問題が発生した際に対応が滞る可能性があります。
また、復元対象の製品が難形状である場合、それに対応できる技術力も求められます。
確認すべきポイントは以下の通りです。
当社では、他社で断られた難形状案件も積極的に受け入れています。硬質部品と軟質部品を一体成形する硬軟二色押出や、成形と同時にフィルムを積層するフィルム貼り成形など、特殊成形の実績も豊富です。
図面がなくても、現物サンプルがあれば押出成形品の継続生産は十分に実現可能です。
本記事で解説した通り、復元の鍵となるのは以下の3点です。
1. 正確な形状データ化と材質分析
投影機や3Dスキャナを活用した精密な採寸と、FT-IRやDSCによる樹脂種の特定が復元の基礎となります。測定機器の選定と実測時間を考慮した計画的な進行が重要です。
2. 経年劣化や公差への配慮
実物サンプルの状態を見極め、必要に応じて複数サンプルでの比較検証を行うことで、復元精度を高められます。機能要件のヒアリングを通じて、適切な公差設定を行うことがコスト最適化にもつながります。
3. 一貫対応できるメーカーの選定
採寸から金型製作、量産、二次加工まで一貫して対応できるメーカーを選ぶことで、情報伝達ロスを防ぎ、スムーズな復元が可能になります。
図面紛失による製造停止は、担当者交代や取引先廃業といった予期せぬタイミングで発生します。しかし、適切な手順と経験豊富なメーカーの協力があれば、製品復元は決して不可能ではありません。
当社では、2000型以上の金型製作実績と豊富な復元対応経験をもとに、図面なし案件にも積極的に対応しています。採寸・材質分析から図面作成、金型製作、量産、インライン二次加工まで、すべての工程を自社で完結できる体制を整えています。
図面がない、前任者が退職してしまった、旧メーカーが廃業した——そのような状況でお困りの方は、まずは現物サンプルをご用意のうえ、ご相談ください。製品復元の可能性を具体的にご提案いたします。
押出成形に関するご質問や課題がございましたら、お気軽にお問い合わせください。 材料選定から工程設計、QA/QC体制の構築まで、長年の実績を生かした最適なご提案をさせていただきます。
